一起来看变电站泵房控制系统的工作原理及功能

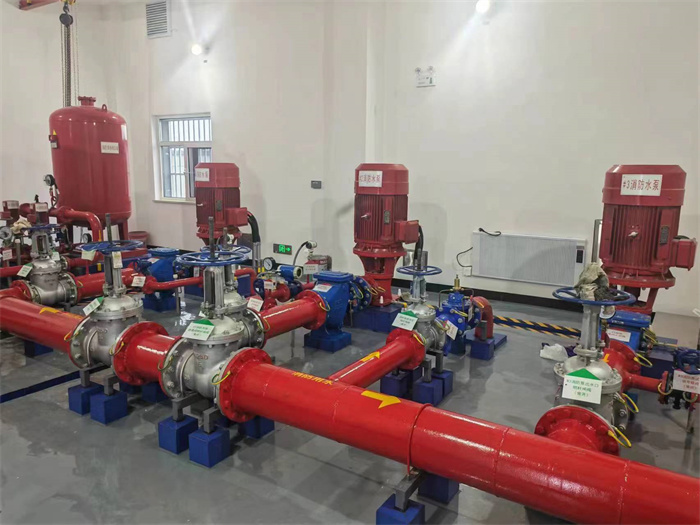

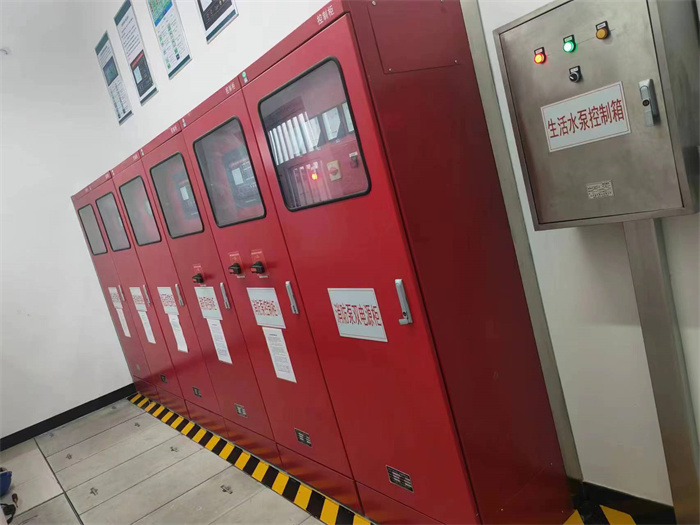

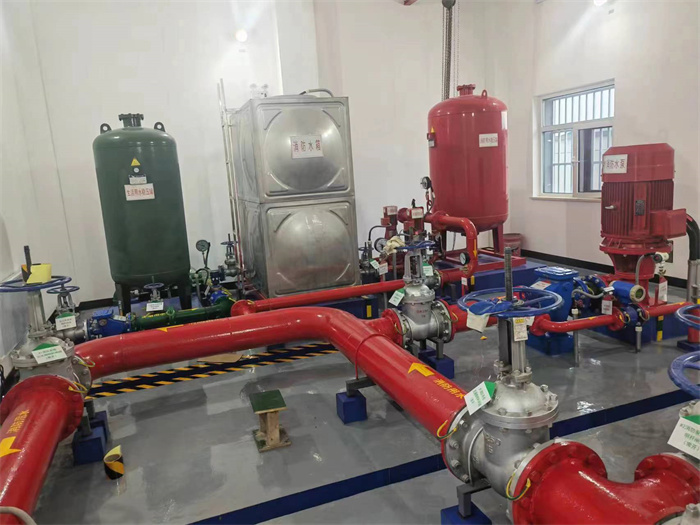

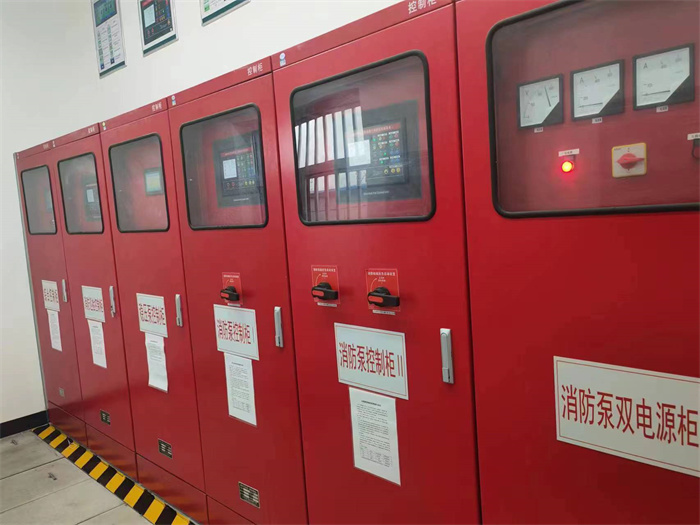

变电站消防蓄水给水集中智能控制系统共设置5面柜。其中，消防相关屏柜4面，包括:双电源切换柜、消防泵控制柜、巡检柜、稳压泵控制柜;非消防相关屏柜1面，包括:泵房综合控制柜。

控制系统工作原理及功能提示:

1)消防电源:消防控制系统引接两路独立的站用电源，经双电源切换后， 通过柜项交流电源母线为所有消防相关设备供电;水泵房控制柜室消肪模块箱电源取自双电源切换柜内配置的DC 24V电源。

2)消防泵控制柜实现如下功能: 2台消防泵互为备用;当出水管压力降低至0.380MPa时，启动1台消防泵，同时将消防泵紧急运行信号

3)稳压泵控制柜实现如下功能: 2台稳压泵互为备用;当出水管压力降低至0.410MPa时，稳压泵自动投入;当出水管压力升高至

0. 480MPa并维持60s后，稳压泵自动停止;消防泵启动后，稳压泵自动停止，直到消防泵停止运转，需手动恢复稳压泵控制功能。

4)机械应急启泵功能设置于消防水泵控制柜，紧急情况下，现场操作人员可以通过机械应急启动装置紧急启动任意一台消防泵在控制柜内临

的控制线路发生故障时，有管理权限的人员在紧急时启动消防水泵。机械应急启动时，消防水泵在报警后5min内正常工作。

5)巡检柜可以实现消防泵的低频巡检功能。

6)泵房综合控制柜安装“变电站消防蓄水给水智能控制装置”实现如下功能: 1.实现消防蓄水池及消防水箱水位监控，以及将实时水位信号

上传监控后台。2.实现站内水工辅控设备的监控。3.实现受控设备的参数设置及检测。4实现系统动态工况及数据的采集和显示及数据的记

录存储。包括发生的事件、故障等信息，存储系统信息和数据不低于360天。控制蓄水阀保证蓄水池的水量，当水池波位低于-1.725米时，

发出信号开启电动球阀，实现消防水池自动补水;当水池液位高于- 1.675米时，发出信号关闭电动球阀。当水池液位高于-1.65米时，报

警信号传至有人值守的场所。水池水位低于-1.75米时，报警信号传至有人值守的场所。当水池液位低于-4.20米时，报警信号传至有人值

守的场所，如不能及时补水，应手动停止消防泵。集水池排污泵采用自动耦合式安装， 当集水池波位高于-3 80米时，自动启动潜水排污

泵-1,当集水池液位低于-4.3米时，自动停止潜水排污泵-1。 当集水池液位高于_ 1.60米时，自动启动潜水梓污泵-2,当集水池液位低于-4. 12米时，自动停止潜水排污泵-2。并将相关报警信号传至监控后台。
