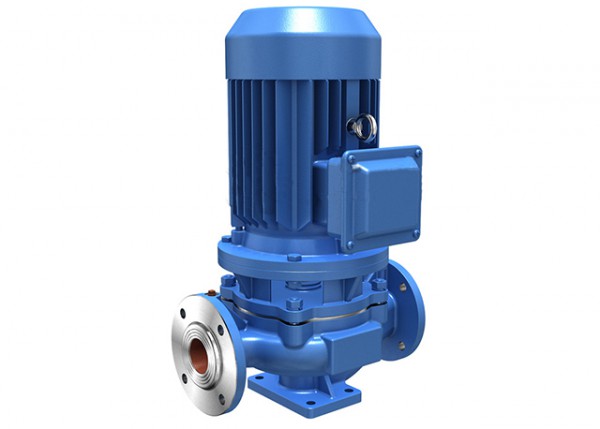

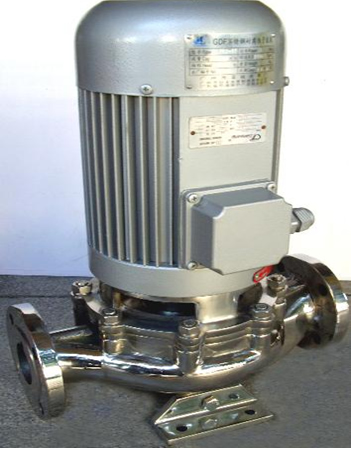

IHG不锈钢管道泵

  • 产品名称: IHG不锈钢管道泵
  • 产品分类: 管道泵
  • 公司名称: 山东蓝升泵业有限公司
  • 型号规格:
  • 产品用途: 适用于工业和城市给排水、消防增压、暖通制冷循环、园林喷灌、远距离输送、高层建筑增压送水、浴室等冷暖水循环增压及设备配套
  • 产品价格: ￥面议
  • 添加时间: 23/05/30
  • 分    享:
  • 二 维 码:

    手机购

    更方便

产品详情
询盘

一、产品概述

    ISG型立式单级管道离心泵又称单级离心泵、管道泵、管道离心泵、立式离心泵、清水泵、增压泵、循环泵、稳压泵等，是我厂技术研究所联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵和SG型管道泵之性能参数，在一般立式水泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求，按国际ISO2858标准设计制造。

二、型号意义

a.流量范围：1.1~1900m3/h；
b.扬程范围：10~133m；
c.介质温度：≤80℃；
d.工作压力：≤1.6MPa；
e.所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度≤0.2mm。

三、主要用途

      1、ISG型立式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、消防增压、暖通制冷循环、园林喷灌、远距离输送、高层建筑增压送水、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

　　2、IRG（GRG）型立式热水（高温）循环管道泵广泛适用于：能源、造纸、化工、冶金、纺织、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度T＜120℃，GRG型使用温度T＜240℃。
　　3、IHG型立式化工离心泵，供输送不含固体颗粒，粘度类似于水，具有腐蚀性的液体，适用于电力、冶金、化工、石油、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
　　4、YG型立式管道离心油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

四、工作条件

    管道泵吸入压力≤1.0MPa，泵系统最高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度＜40℃，相对湿度＜95。

五、安装说明

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。

六、技术参数

型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
25-110
4
15
2900
0.55
380
25-125
4
20
2900
0.75
380
25-125A
3.5
16
2900
0.75
380
25-160
4
32
2900
1.5
380
25-160A
3.7
28
2900
1.1
380
32-100
4.5
12.5
2900
0.75
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
32-125
5
20
2900
0.75
380
32-125A
4.5
16
2900
0.75
380
32-160
5
32
2900
1.5
380
32-160A
4.5
28
2900
1.1
380
32-160（I）
6.3
32
2900
2.2
380
32-200
5
50
2900
3
380
32-200A
4.5
44
2900
2.2
380
32-200B
3.5
38
2900
1.5
380
32-200（I）
6.3
50
2900
4
380
40-100
6.3
12.5
2900
0.55
380
40-100A
5.6
10
2900
0.37
380
40-125
6.3
20
2900
1.1
380
40-125A
5.6
16
2900
0.75
380
40-160
6.3
32
2900
2.2
380
40-160A
5.9
28
2900
1.5
380
40-160B
5.5
24
2900
1.1
380
40-200
6.3
50
2900
4
380
40-200A
5.9
44
2900
3
380
40-200B
5.3
36
2900
2.2
380
40-250
6.3
80
2900
7.5
380
40-250A
5.9
70
2900
5.5
380
40-250B
5.5
60
2900
4
380
40-100(I)
12.5
12.5
2900
1.1
380
40-100(I)A
11
10
2900
0.75
380
40-125(I)
12.5
20
2900
1.5
380
40-125(I)A
11
16
2900
1.1
380
40-160(I)
12.5
32
2900
3
380
40-160(I)A
11.7
28
2900
2.2
380
40-160(I)B
10.4
24
2900
1.5
380
40-200(I)
12.5
50
2900
5.5
380
40-200(I)A
11.7
44
2900
4
380
40-200(I)B
10.6
36
2900
3
380
40-250(I)
12.5
80
2900
11
380
40-250(I)A
11.6
70
2900
7.5
380
40-250(I)B
10.8
60
2900
5.5
380
40-250(I)C
10
52
2900
5.5
380
50-100
12.5
12.5
2900
1.1
380
50-100A
11
10
2900
0.75
380
50-125
12.5
20
2900
1.5
380
50-125A
11
16
2900
1.1
380
50-160
12.5
32
2900
3
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
50-160A
11.7
28
2900
2.2
380
50-160B
10.4
22
2900
1.5
380
50-200
12.5
50
2900
5.5
380
50-200A
11.7
44
2900
4
380
50-200B
10.6
36
2900
3
380
50-250
12.5
80
2900
11
380
50-250A
11.6
70
2900
7.5
380
50-250B
10.8
60
2900
7.5
380
50-250C
10
52
2900
5.5
380
50-100(I)
25
12.5
2900
1.5
380
50-100(I)A
22.3
10
2900
1.1
380
50-125(I)
25
20
2900
3
380
50-125(I)A
22.3
16
2900
2.2
380
50-160(I)
25
32
2900
4
380
50-160(I)A
23.4
28
2900
3
380
50-160(I)B
21.6
24
2900
2.2
380
50-200(I)
25
50
2900
7.5
380
50-200(I)A
23.5
44
2900
5.5
380
50-200(I)B
21.8
38
2900
4
380
50-250(I)
25
80
2900
15
380
50-250(I)A
23.4
70
2900
11
380
50-250(I)B
21.6
60
2900
7.5
380
50-315(I)
25
125
2900
30
380
50-315(I)A
23.7
113
2900
22
380
50-315(I)B
22.5
101
2900
18.5
380
50-315(I)C
20.6
85
2900
15
380
65-100
25
12.5
2900
1.5
380
65-100A
22.3
10
2900
1.1
380
65-125
25
20
2900
3
380
65-125A
22.3
16
2900
2.2
380
65-160
25
32
2900
4
380
65-160A
23.4
28
2900
3
380
65-160B
21.6
24
2900
2.2
380
65-200
25
50
2900
7.5
380
65-200A
23.5
44
2900
5.5
380
65-200B
21.8
38
2900
4
380
65-250
25
80
2900
15
380
65-250A
23.4
70
2900
11
380
65-250B
21.6
60
2900
7.5
380
65-315
25
125
2900
30
380
65-315A
23.7
113
2900
22
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
65-315B
22.5
101
2900
18.5
380
65-315C
20.6
85
2900
15
380
65-100(I)
50
12.5
2900
3
380
65-100(I)A
44.7
10
2900
2.2
380
65-125(I)
50
20
2900
5.5
380
65-125(I)A
45
16
2900
4
380
65-160(I)
50
32
2900
7.5
380
65-160(I)A
46.7
28
2900
5.5
380
65-160(I)B
43.3
24
2900
4
380
65-200(I)
50
50
2900
15
380
65-200(I)A
47
44
2900
11
380
65-200(I)B
43.5
38
2900
7.5
380
65-250(I)
50
80
2900
22
380
65-250(I)A
46.7
70
2900
18.5
380
65-250(I)B
43.3
60
2900
15
380
65-315(I)
50
125
2900
37
380
65-315(I)A
46.5
110
2900
30
380
65-315(I)B
44.5
100
2900
30
380
65-315(I)C
41
85
2900
22
380
80-100
50
12.5
2900
3
380
80-100A
44.7
10
2900
2.2
380
80-125
50
20
2900
5.5
380
80-125A
45
16
2900
4
380
80-160
50
32
2900
7.5
380
80-160A
46.7
28
2900
5.5
380
80-160B
43.3
24
2900
4
380
80-200
50
50
2900
15
380
80-200A
47
44
2900
11
380
80-200B
43.5
38
2900
7.5
380
80-250
50
80
2900
22
380
80-250A
46.7
70
2900
18.5
380
80-250B
43.3
60
2900
15
380
80-315
50
125
2900
37
380
80-315A
46.5
110
2900
30
380
80-315B
44.5
100
2900
30
380
80-315C
41
85
2900
22
380
80-350
50
150
2900
55
380
80-350A
46.6
142
2900
45
380
80-350B
40
135
2900
37
380
80-100(I)
100
12.5
2900
5.5
380
80-100(I)A
89
10
2900
4
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
80-125(I)
100
20
2900
11
380
80-125(I)A
89
16
2900
7.5
380
80-160(I)
100
32
2900
15
380
80-160(I)A
93.5
28
2900
11
380
80-160(I)B
86.6
24
2900
7.5
380
80-200(I)
100
50
2900
22
380
80-200(I)A
93.5
44
2900
18.5
380
80-200(I)B
87
38
2900
15
380
80-250(I)
100
80
2900
37
380
80-250(I)A
93.5
70
2900
30
380
80-250(I)B
87
60
2900
30
380
80-315(I)
100
125
2900
75
380
80-315(I)A
95
113
2900
55
380
80-315(I)B
90
101
2900
45
380
80-315(I)C
82
85
2900
37
380
100-100
100
12.5
2900
5.5
380
100-100A
89
10
2900
4
380
100-125
100
20
2900
11
380
100-125A
89
16
2900
7.5
380
100-160
100
32
2900
15
380
100-160A
93.5
28
2900
11
380
100-160B
86.6
24
2900
7.5
380
100-200
100
50
2900
22
380
100-200A
93.5
44
2900
18.5
380
100-200B
87
38
2900
15
380
100-250
100
80
2900
37
380
100-250A
93.5
70
2900
30
380
100-250B
87
60
2900
30
380
100-315
100
125
2900
75
380
100-315A
95
113
2900
55
380
100-315B
90
101
2900
45
380
100-315C
82
85
2900
37
380
100-350
100
150
2900
90
380
100-350A
93.5
139
2900
75
380
100-350B
87
135
2900
55
380
100-100(I)
160
12.5
2900
11
380
100-125(I)
160
20
2900
15
380
100-125(I)A
140
17
2900
11
380
100-160(I)
160
32
2900
22
380
100-160(I)A
140
28
2900
18.5
380
100-200(I)
160
50
2900
37
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
100-200(I)A
140
45
2900
30
380
100-200(I)B
100
40
2900
22
380
100-250(I)
160
80
2900
55
380
100-250(I)A
140
72
2900
45
380
100-250(I)B
100
65
2900
37
380
100-315(I)
160
125
2900
90
380
100-315(I)A
140
110
2900
75
380
100-315(I)B
100
100
2900
75
380
125-100
160
12.5
2900
11
380
125-100A
143
10
2900
7.5
380
125-125
160
20
2900
15
380
125-125A
143
16
2900
11
380
125-160
160
32
2900
22
380
125-160A
150
28
2900
18.5
380
125-160B
138
24
2900
15
380
125-200
160
50
2900
37
380
125-200A
150
44
2900
30
380
125-200B
138
37.5
2900
22
380
125-250
160
80
2900
55
380
125-250A
150
70
2900
45
380
125-250B
138
60
2900
37
380
125-315
160
125
2900
90
380
125-315A
150
110
2900
75
380
125-315B
143
100
2900
75
380
125-315C
134
88
2900
55
380
125-350
160
150
2900
110
380
125-350A
150
142
2900
90
380
125-350B
143
135
2900
75
380
150-125
160
20
2900
15
380
150-125A
150
16
2900
11
380
150-160
160
32
2900
22
380
150-160A
150
28
2900
18.5
380
150-160B
140
24
2900
15
380
150-200
200
50
2900
45
380
150-200A
187
44
2900
37
380
150-200B
173
37
2900
30
380
150-250
200
80
2900
75
380
150-250A
187
70
2900
55
380
150-250B
173
60
2900
45
380
150-315
200
125
2900
110
380
150-315A
187
110
2900
90
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
150-315B
173
95
2900
75
380
150-200(I)
200
12.5
1450
15
380
150-200(I)A
179
10
1450
11
380
150-200(I)B
160
8
1450
7.5
380
150-250(I)
200
20
1450
18.5
380
150-250(I)A
187
17
1450
15
380
150-250(I)B
167
14
1450
11
380
150-315(I)
200
32
1450
30
380
150-315(I)A
187
28
1450
22
380
150-315(I)B
173
24
1450
18.5
380
150-400（I）
200
50
1450
45
380
150-400（I）A
187
44
1450
37
380
150-400（I）B
174
38
1450
30
380
150-400（I）C
160
32
1450
22
380
200-200
200
12.5
1450
15
380
200-200A
179
10
1450
11
380
200-250
200
20
1450
18.5
380
200-250A
184
17
1450
15
380
200-250B
167
14
1450
11
380
200-315
200
32
1450
30
380
200-315A
187
27
1450
22
380
200-315B
173
24
1450
18.5
380
200-400
200
50
1450
45
380
200-400A
187
44
1450
37
380
200-400B
174
38
1450
30
380
200-400C
160
32
1450
22
380
200-200(I)
400
12.5
1450
22
380
200-200（I)A
358
10
1450
18.5
380
200-250(I)
400
20
1450
30
380
200-250(I)A
358
17
1450
22
380
200-250(I)B
322
14
1450
18.5
380
200-315(I)
400
32
1450
55
380
200-315(I)A
374
28
1450
45
380
200-315(I)B
346
24
1450
37
380
200-400(I)
400
50
1450
75
380
200-400(I)A
374
44
1450
75
380
200-400(I)B
346
38
1450
45
380
200-400(I)C
320
32
1450
45
380
200-510(I)
400
82
1450
132
380
200-510(I)A
374
70
1450
110
380
200-510(I)B
346
60
1450
90
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
200-510(I)C
320
50
1450
75
380
200-270
400
80
2900
132
380
200-270A
352
70
2900
110
380
200-270B
320
56
2900
75
380
250-250
550
20
1450
45
380
250-250A
500
17
1450
37
380
250-315
550
32
1450
75
380
250-315A
500
28
1450
55
380
250-315B
450
24
1450
45
380
250-400
550
50
1450
110
380
250-400A
500
44
1450
90
380
250-400B
460
38
1450
75
380
250-400C
429
31
1450
55
380
250-480
550
70
1450
160
380
250-480A
500
60
1450
132
380
250-480B
450
50
1450
110
380
250-500
550
80
1450
185
380
250-500A
510
70
1450
160
380
250-500B
470
60
1450
132
380
250-500C
430
50
1450
110
380
300-235
720
18
970
55
380
300-235A
607
15
970
45
380
300-300
720
28
970
75
380
300-300A
666
24
970
75
380
300-300B
623
21
970
55
380
300-380
720
44
970
132
380
300-380A
666
38
970
110
380
300-380B
614
32
970
90
380
300-235(I)
1080
40
1450
160
380
300-235(I)A
965
32
1450
132
380
300-250
720
20
1450
55
380
300-250A
600
17
1450
45
380
300-250B
580
15
1450
37
380
300-315
720
32
1450
90
380
300-315A
650
28
1450
75
380
300-315B
580
24
1450
55
380
300-400
720
50
1450
132
380
300-400A
662
44
1450
110
380
300-400B
609
38
1450
90
380
300-400C
536
31
1450
75
380
300-460
720
65
1450
185
380
型号
流量m3/h
扬程 m
转速r/min
功率 Kw
电压       V
300-460A
666
55
1450
160
380
300-460B
614
45
1450
110
380
300-500
720
80
1450
250
380
300-500A
675
70
1450
200
380
300-500B
625
60
1450
160
380
300-500C
570
50
1450
110
380
350-250
1200
20
1450
90
380
350-250A
1080
16
1450
75
380
350-315
1200
32
1450
160
380
350-315A
1120
28
1450
132
380
350-315B
1040
24
1450
110
380
350-400
1200
50
1450
250
380
350-400A
1120
44
1450
220
380
350-400B
1040
38
1450
200
380
350-400C
905
31
1450
160
380



IHG不锈钢管道泵产品热销城市:
点击次数：   更新时间：23/05/30 16:07:05   【打印此页】   【关闭】

管道泵，潜污泵，消防泵，潜水泵的相关产品

    该分类暂无相关产品！

管道泵，潜污泵，消防泵，潜水泵的相关资料

    暂无相关文章！
栏目导航 Navigation
