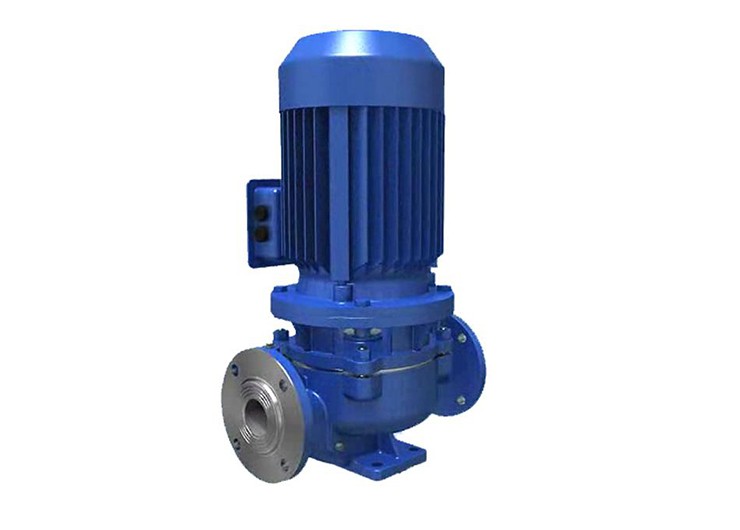

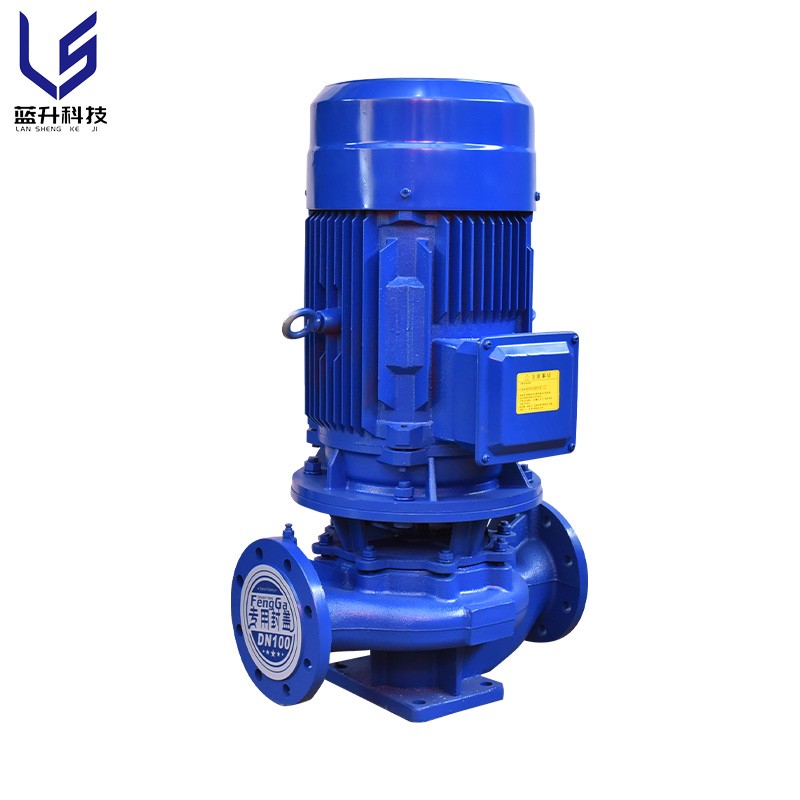

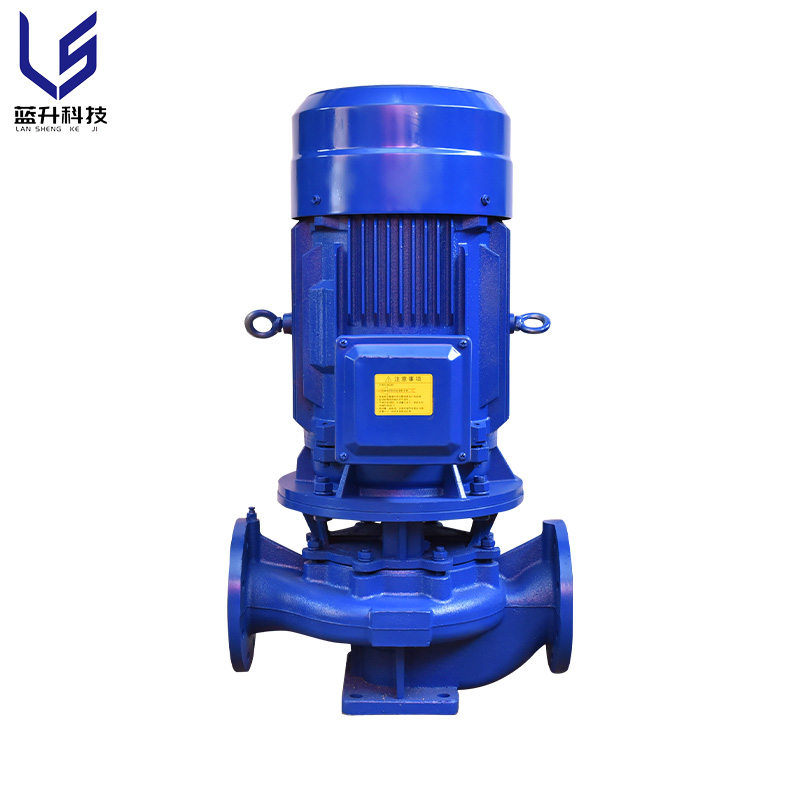

ISG立式管道离心泵

  • 产品名称: ISG立式管道离心泵
  • 产品分类: 管道泵
  • 公司名称: 山东蓝升泵业有限公司
  • 型号规格: ISG
  • 产品用途: ISG型立式管道泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、消防增压、暖通制冷循环、园林喷灌、远距离输送、高层建筑增压送水、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
  • 产品价格: ¥面议
  • 添加时间: 23/05/23
  • 分    享:
  • 二 维 码:

    手机购

    更方便

产品详情
询盘



   产品说明

  一、ISG离心泵概述:
  ISG型立式单级管道离心泵又称单级离心泵、管道泵、管道离心泵、立式离心泵、清水泵、增压泵、循环泵、稳压泵等,是我厂技术研究所联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵和SG型管道泵之性能参数,在一般立式水泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求,按国际ISO2858标准设计制造。

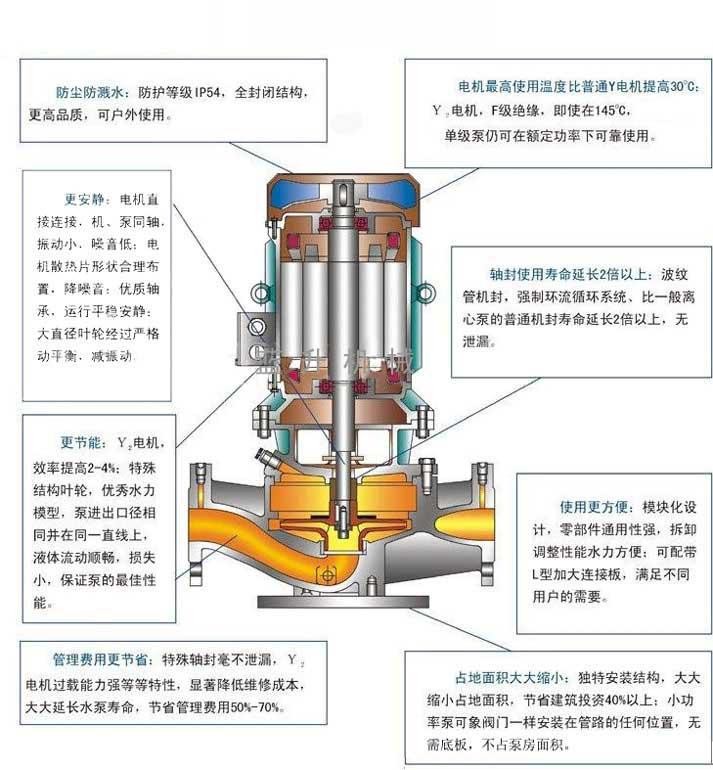

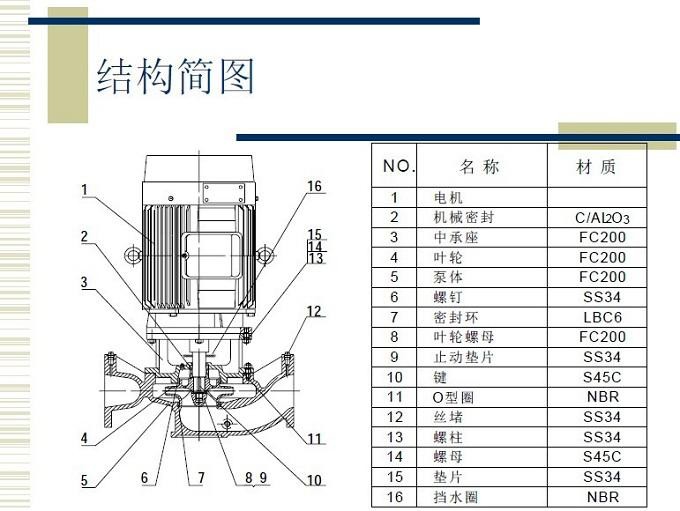

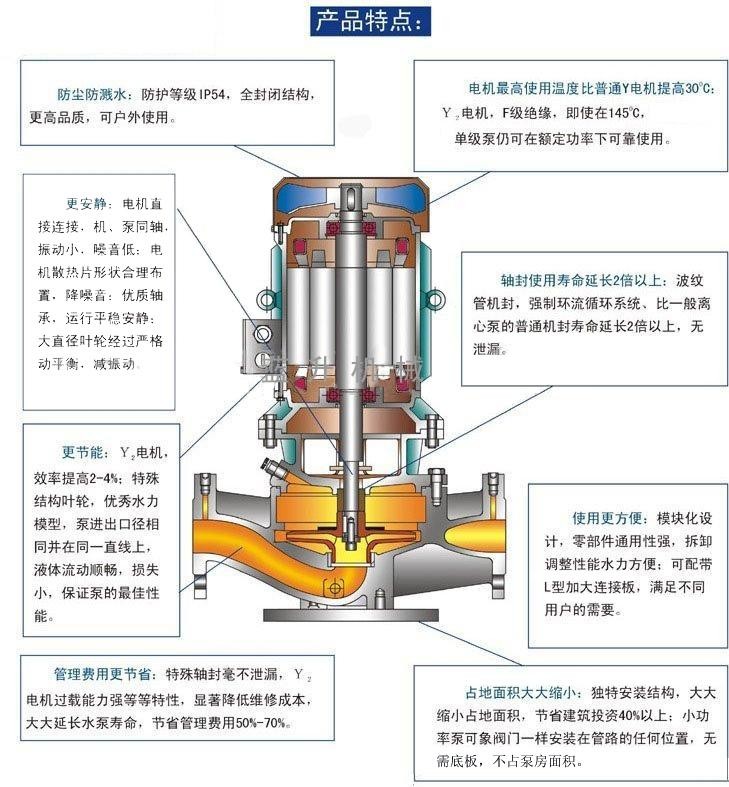

  二、ISG离心泵结构特点

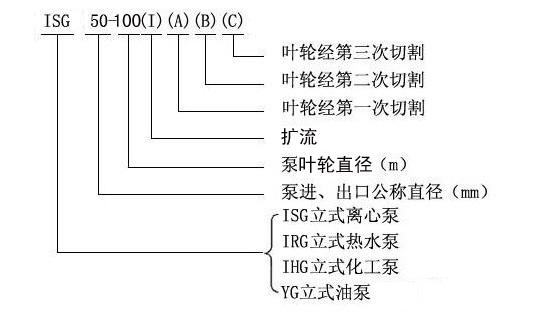

  三、ISG离心泵型号意义及性能


  a.流量范围:1.1~1900m3/h;
  b.扬程范围:10~133m;
  c.介质温度:≤80℃;
  d.工作压力:≤1.6MPa;
  e.所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度≤0.2mm。
  四、ISG离心泵主要用途
  1、ISG型立式管道泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、消防增压、暖通制冷循环、园林喷灌、远距离输送、高层建筑增压送水、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
  2、IRG(GRG)型立式热水(高温)循环管道泵广泛适用于:能源、造纸、化工、冶金、纺织、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG型使用温度T<120℃,GRG型使用温度T<240℃。

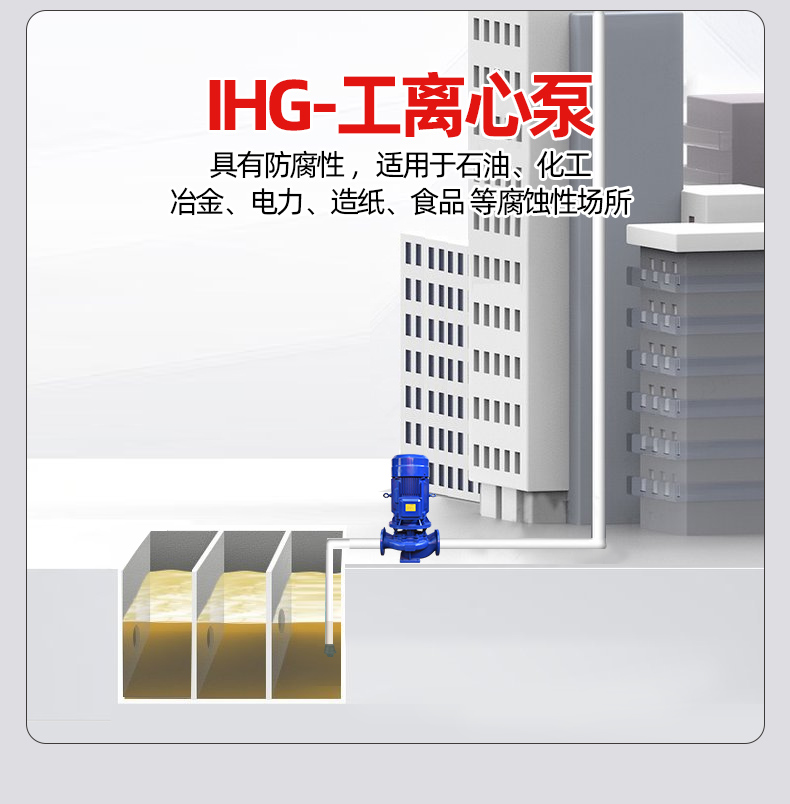

  3、IHG型立式化工离心泵,供输送不含固体颗粒,粘度类似于水,具有腐蚀性的液体,适用于电力、冶金、化工、石油、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
  4、YG型立式管道离心油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
  四、工作条件
  管道泵吸入压力≤1.0MPa,泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度<40℃,相对湿度<95。
  五、离心泵安装说明
  1、安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
  2、安装时管道重量不应加在水泵上,以免使泵变形。
  3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
  4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
  5、安装后拨动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。

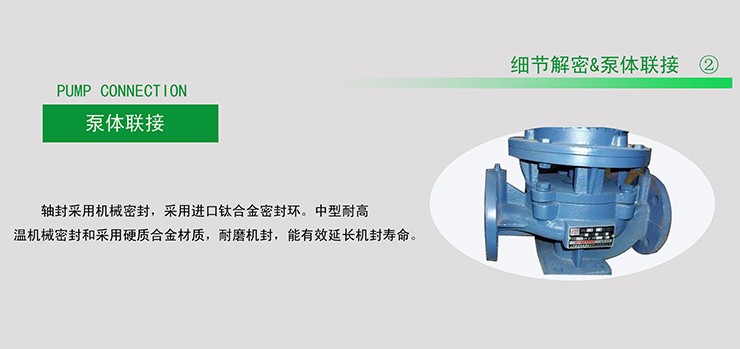

  6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。

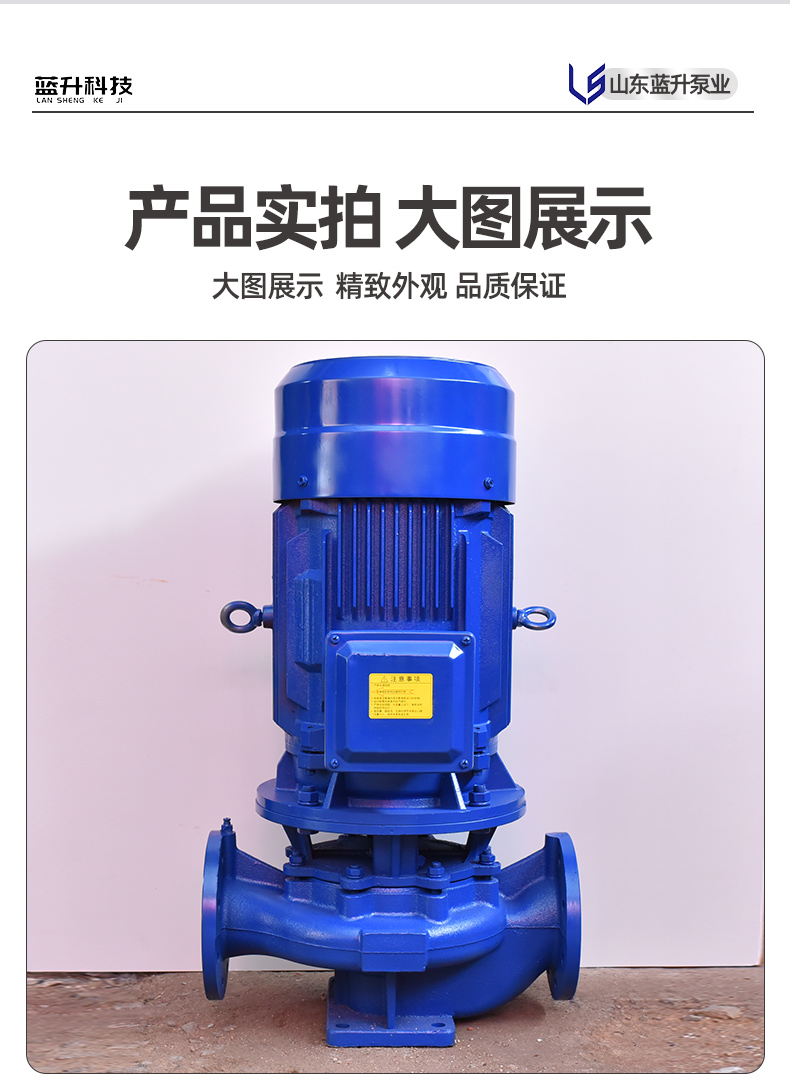

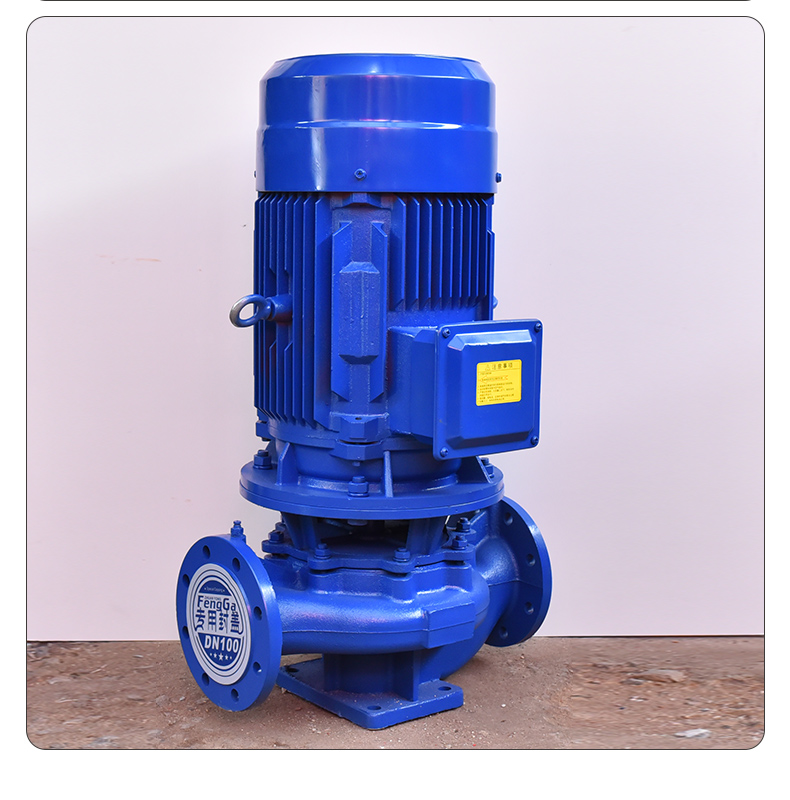

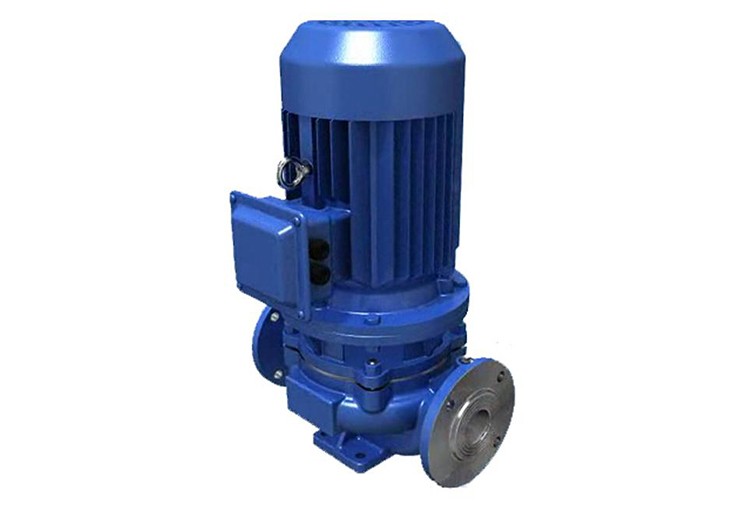

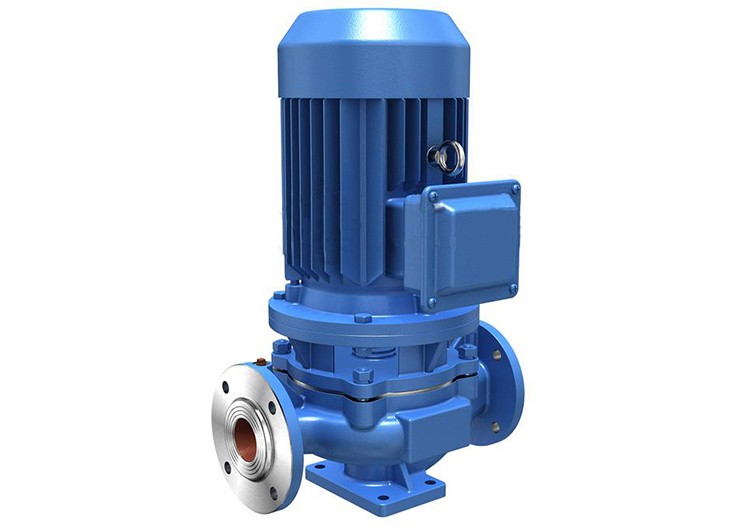

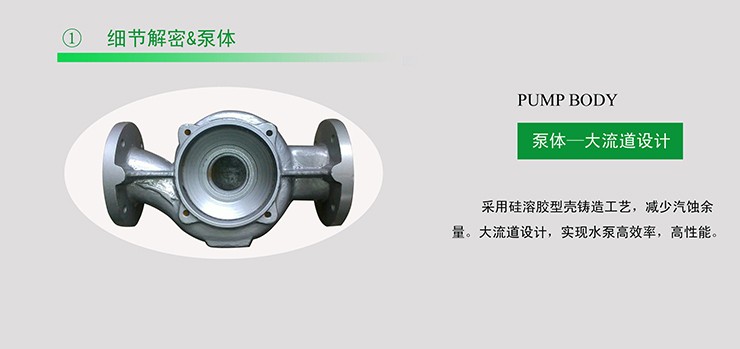

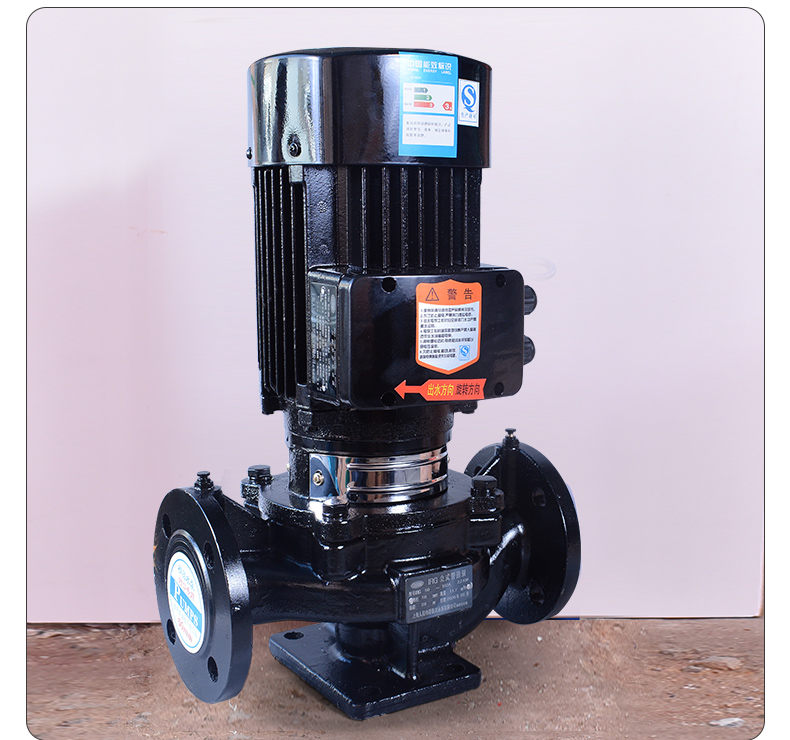

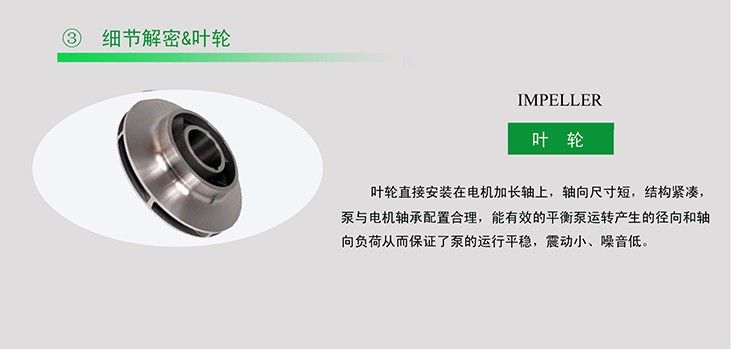

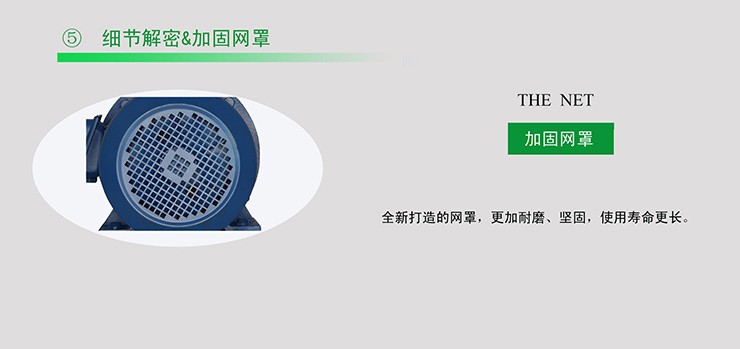

图片展示





品牌源于细节




应用领域




详细参数



型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

25-110

4

15

2900

0.55

380

25-125

4

20

2900

0.75

380

25-125A

3.5

16

2900

0.75

380

25-160

4

32

2900

1.5

380

25-160A

3.7

28

2900

1.1

380

32-100

4.5

12.5

2900

0.75

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

32-125

5

20

2900

0.75

380

32-125A

4.5

16

2900

0.75

380

32-160

5

32

2900

1.5

380

32-160A

4.5

28

2900

1.1

380

32-160(I)

6.3

32

2900

2.2

380

32-200

5

50

2900

3

380

32-200A

4.5

44

2900

2.2

380

32-200B

3.5

38

2900

1.5

380

32-200(I)

6.3

50

2900

4

380

40-100

6.3

12.5

2900

0.55

380

40-100A

5.6

10

2900

0.37

380

40-125

6.3

20

2900

1.1

380

40-125A

5.6

16

2900

0.75

380

40-160

6.3

32

2900

2.2

380

40-160A

5.9

28

2900

1.5

380

40-160B

5.5

24

2900

1.1

380

40-200

6.3

50

2900

4

380

40-200A

5.9

44

2900

3

380

40-200B

5.3

36

2900

2.2

380

40-250

6.3

80

2900

7.5

380

40-250A

5.9

70

2900

5.5

380

40-250B

5.5

60

2900

4

380

40-100(I)

12.5

12.5

2900

1.1

380

40-100(I)A

11

10

2900

0.75

380

40-125(I)

12.5

20

2900

1.5

380

40-125(I)A

11

16

2900

1.1

380

40-160(I)

12.5

32

2900

3

380

40-160(I)A

11.7

28

2900

2.2

380

40-160(I)B

10.4

24

2900

1.5

380

40-200(I)

12.5

50

2900

5.5

380

40-200(I)A

11.7

44

2900

4

380

40-200(I)B

10.6

36

2900

3

380

40-250(I)

12.5

80

2900

11

380

40-250(I)A

11.6

70

2900

7.5

380

40-250(I)B

10.8

60

2900

5.5

380

40-250(I)C

10

52

2900

5.5

380

50-100

12.5

12.5

2900

1.1

380

50-100A

11

10

2900

0.75

380

50-125

12.5

20

2900

1.5

380

50-125A

11

16

2900

1.1

380

50-160

12.5

32

2900

3

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

50-160A

11.7

28

2900

2.2

380

50-160B

10.4

22

2900

1.5

380

50-200

12.5

50

2900

5.5

380

50-200A

11.7

44

2900

4

380

50-200B

10.6

36

2900

3

380

50-250

12.5

80

2900

11

380

50-250A

11.6

70

2900

7.5

380

50-250B

10.8

60

2900

7.5

380

50-250C

10

52

2900

5.5

380

50-100(I)

25

12.5

2900

1.5

380

50-100(I)A

22.3

10

2900

1.1

380

50-125(I)

25

20

2900

3

380

50-125(I)A

22.3

16

2900

2.2

380

50-160(I)

25

32

2900

4

380

50-160(I)A

23.4

28

2900

3

380

50-160(I)B

21.6

24

2900

2.2

380

50-200(I)

25

50

2900

7.5

380

50-200(I)A

23.5

44

2900

5.5

380

50-200(I)B

21.8

38

2900

4

380

50-250(I)

25

80

2900

15

380

50-250(I)A

23.4

70

2900

11

380

50-250(I)B

21.6

60

2900

7.5

380

50-315(I)

25

125

2900

30

380

50-315(I)A

23.7

113

2900

22

380

50-315(I)B

22.5

101

2900

18.5

380

50-315(I)C

20.6

85

2900

15

380

65-100

25

12.5

2900

1.5

380

65-100A

22.3

10

2900

1.1

380

65-125

25

20

2900

3

380

65-125A

22.3

16

2900

2.2

380

65-160

25

32

2900

4

380

65-160A

23.4

28

2900

3

380

65-160B

21.6

24

2900

2.2

380

65-200

25

50

2900

7.5

380

65-200A

23.5

44

2900

5.5

380

65-200B

21.8

38

2900

4

380

65-250

25

80

2900

15

380

65-250A

23.4

70

2900

11

380

65-250B

21.6

60

2900

7.5

380

65-315

25

125

2900

30

380

65-315A

23.7

113

2900

22

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

65-315B

22.5

101

2900

18.5

380

65-315C

20.6

85

2900

15

380

65-100(I)

50

12.5

2900

3

380

65-100(I)A

44.7

10

2900

2.2

380

65-125(I)

50

20

2900

5.5

380

65-125(I)A

45

16

2900

4

380

65-160(I)

50

32

2900

7.5

380

65-160(I)A

46.7

28

2900

5.5

380

65-160(I)B

43.3

24

2900

4

380

65-200(I)

50

50

2900

15

380

65-200(I)A

47

44

2900

11

380

65-200(I)B

43.5

38

2900

7.5

380

65-250(I)

50

80

2900

22

380

65-250(I)A

46.7

70

2900

18.5

380

65-250(I)B

43.3

60

2900

15

380

65-315(I)

50

125

2900

37

380

65-315(I)A

46.5

110

2900

30

380

65-315(I)B

44.5

100

2900

30

380

65-315(I)C

41

85

2900

22

380

80-100

50

12.5

2900

3

380

80-100A

44.7

10

2900

2.2

380

80-125

50

20

2900

5.5

380

80-125A

45

16

2900

4

380

80-160

50

32

2900

7.5

380

80-160A

46.7

28

2900

5.5

380

80-160B

43.3

24

2900

4

380

80-200

50

50

2900

15

380

80-200A

47

44

2900

11

380

80-200B

43.5

38

2900

7.5

380

80-250

50

80

2900

22

380

80-250A

46.7

70

2900

18.5

380

80-250B

43.3

60

2900

15

380

80-315

50

125

2900

37

380

80-315A

46.5

110

2900

30

380

80-315B

44.5

100

2900

30

380

80-315C

41

85

2900

22

380

80-350

50

150

2900

55

380

80-350A

46.6

142

2900

45

380

80-350B

40

135

2900

37

380

80-100(I)

100

12.5

2900

5.5

380

80-100(I)A

89

10

2900

4

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

80-125(I)

100

20

2900

11

380

80-125(I)A

89

16

2900

7.5

380

80-160(I)

100

32

2900

15

380

80-160(I)A

93.5

28

2900

11

380

80-160(I)B

86.6

24

2900

7.5

380

80-200(I)

100

50

2900

22

380

80-200(I)A

93.5

44

2900

18.5

380

80-200(I)B

87

38

2900

15

380

80-250(I)

100

80

2900

37

380

80-250(I)A

93.5

70

2900

30

380

80-250(I)B

87

60

2900

30

380

80-315(I)

100

125

2900

75

380

80-315(I)A

95

113

2900

55

380

80-315(I)B

90

101

2900

45

380

80-315(I)C

82

85

2900

37

380

100-100

100

12.5

2900

5.5

380

100-100A

89

10

2900

4

380

100-125

100

20

2900

11

380

100-125A

89

16

2900

7.5

380

100-160

100

32

2900

15

380

100-160A

93.5

28

2900

11

380

100-160B

86.6

24

2900

7.5

380

100-200

100

50

2900

22

380

100-200A

93.5

44

2900

18.5

380

100-200B

87

38

2900

15

380

100-250

100

80

2900

37

380

100-250A

93.5

70

2900

30

380

100-250B

87

60

2900

30

380

100-315

100

125

2900

75

380

100-315A

95

113

2900

55

380

100-315B

90

101

2900

45

380

100-315C

82

85

2900

37

380

100-350

100

150

2900

90

380

100-350A

93.5

139

2900

75

380

100-350B

87

135

2900

55

380

100-100(I)

160

12.5

2900

11

380

100-125(I)

160

20

2900

15

380

100-125(I)A

140

17

2900

11

380

100-160(I)

160

32

2900

22

380

100-160(I)A

140

28

2900

18.5

380

100-200(I)

160

50

2900

37

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

100-200(I)A

140

45

2900

30

380

100-200(I)B

100

40

2900

22

380

100-250(I)

160

80

2900

55

380

100-250(I)A

140

72

2900

45

380

100-250(I)B

100

65

2900

37

380

100-315(I)

160

125

2900

90

380

100-315(I)A

140

110

2900

75

380

100-315(I)B

100

100

2900

75

380

125-100

160

12.5

2900

11

380

125-100A

143

10

2900

7.5

380

125-125

160

20

2900

15

380

125-125A

143

16

2900

11

380

125-160

160

32

2900

22

380

125-160A

150

28

2900

18.5

380

125-160B

138

24

2900

15

380

125-200

160

50

2900

37

380

125-200A

150

44

2900

30

380

125-200B

138

37.5

2900

22

380

125-250

160

80

2900

55

380

125-250A

150

70

2900

45

380

125-250B

138

60

2900

37

380

125-315

160

125

2900

90

380

125-315A

150

110

2900

75

380

125-315B

143

100

2900

75

380

125-315C

134

88

2900

55

380

125-350

160

150

2900

110

380

125-350A

150

142

2900

90

380

125-350B

143

135

2900

75

380

150-125

160

20

2900

15

380

150-125A

150

16

2900

11

380

150-160

160

32

2900

22

380

150-160A

150

28

2900

18.5

380

150-160B

140

24

2900

15

380

150-200

200

50

2900

45

380

150-200A

187

44

2900

37

380

150-200B

173

37

2900

30

380

150-250

200

80

2900

75

380

150-250A

187

70

2900

55

380

150-250B

173

60

2900

45

380

150-315

200

125

2900

110

380

150-315A

187

110

2900

90

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

150-315B

173

95

2900

75

380

150-200(I)

200

12.5

1450

15

380

150-200(I)A

179

10

1450

11

380

150-200(I)B

160

8

1450

7.5

380

150-250(I)

200

20

1450

18.5

380

150-250(I)A

187

17

1450

15

380

150-250(I)B

167

14

1450

11

380

150-315(I)

200

32

1450

30

380

150-315(I)A

187

28

1450

22

380

150-315(I)B

173

24

1450

18.5

380

150-400(I)

200

50

1450

45

380

150-400(I)A

187

44

1450

37

380

150-400(I)B

174

38

1450

30

380

150-400(I)C

160

32

1450

22

380

200-200

200

12.5

1450

15

380

200-200A

179

10

1450

11

380

200-250

200

20

1450

18.5

380

200-250A

184

17

1450

15

380

200-250B

167

14

1450

11

380

200-315

200

32

1450

30

380

200-315A

187

27

1450

22

380

200-315B

173

24

1450

18.5

380

200-400

200

50

1450

45

380

200-400A

187

44

1450

37

380

200-400B

174

38

1450

30

380

200-400C

160

32

1450

22

380

200-200(I)

400

12.5

1450

22

380

200-200(I)A

358

10

1450

18.5

380

200-250(I)

400

20

1450

30

380

200-250(I)A

358

17

1450

22

380

200-250(I)B

322

14

1450

18.5

380

200-315(I)

400

32

1450

55

380

200-315(I)A

374

28

1450

45

380

200-315(I)B

346

24

1450

37

380

200-400(I)

400

50

1450

75

380

200-400(I)A

374

44

1450

75

380

200-400(I)B

346

38

1450

45

380

200-400(I)C

320

32

1450

45

380

200-510(I)

400

82

1450

132

380

200-510(I)A

374

70

1450

110

380

200-510(I)B

346

60

1450

90

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

200-510(I)C

320

50

1450

75

380

200-270

400

80

2900

132

380

200-270A

352

70

2900

110

380

200-270B

320

56

2900

75

380

250-250

550

20

1450

45

380

250-250A

500

17

1450

37

380

250-315

550

32

1450

75

380

250-315A

500

28

1450

55

380

250-315B

450

24

1450

45

380

250-400

550

50

1450

110

380

250-400A

500

44

1450

90

380

250-400B

460

38

1450

75

380

250-400C

429

31

1450

55

380

250-480

550

70

1450

160

380

250-480A

500

60

1450

132

380

250-480B

450

50

1450

110

380

250-500

550

80

1450

185

380

250-500A

510

70

1450

160

380

250-500B

470

60

1450

132

380

250-500C

430

50

1450

110

380

300-235

720

18

970

55

380

300-235A

607

15

970

45

380

300-300

720

28

970

75

380

300-300A

666

24

970

75

380

300-300B

623

21

970

55

380

300-380

720

44

970

132

380

300-380A

666

38

970

110

380

300-380B

614

32

970

90

380

300-235(I)

1080

40

1450

160

380

300-235(I)A

965

32

1450

132

380

300-250

720

20

1450

55

380

300-250A

600

17

1450

45

380

300-250B

580

15

1450

37

380

300-315

720

32

1450

90

380

300-315A

650

28

1450

75

380

300-315B

580

24

1450

55

380

300-400

720

50

1450

132

380

300-400A

662

44

1450

110

380

300-400B

609

38

1450

90

380

300-400C

536

31

1450

75

380

300-460

720

65

1450

185

380

型号

流量m3/h

扬程  m

转速r/min

功率 Kw

电压       V

300-460A

666

55

1450

160

380

300-460B

614

45

1450

110

380

300-500

720

80

1450

250

380

300-500A

675

70

1450

200

380

300-500B

625

60

1450

160

380

300-500C

570

50

1450

110

380

350-250

1200

20

1450

90

380

350-250A

1080

16

1450

75

380

350-315

1200

32

1450

160

380

350-315A

1120

28

1450

132

380

350-315B

1040

24

1450

110

380

350-400

1200

50

1450

250

380

350-400A

1120

44

1450

220

380

350-400B

1040

38

1450

200

380

350-400C

905

31

1450

160

380


ISG立式管道离心泵产品热销城市:
点击次数:   更新时间:23/05/23 11:16:05   【打印此页】   【关闭
