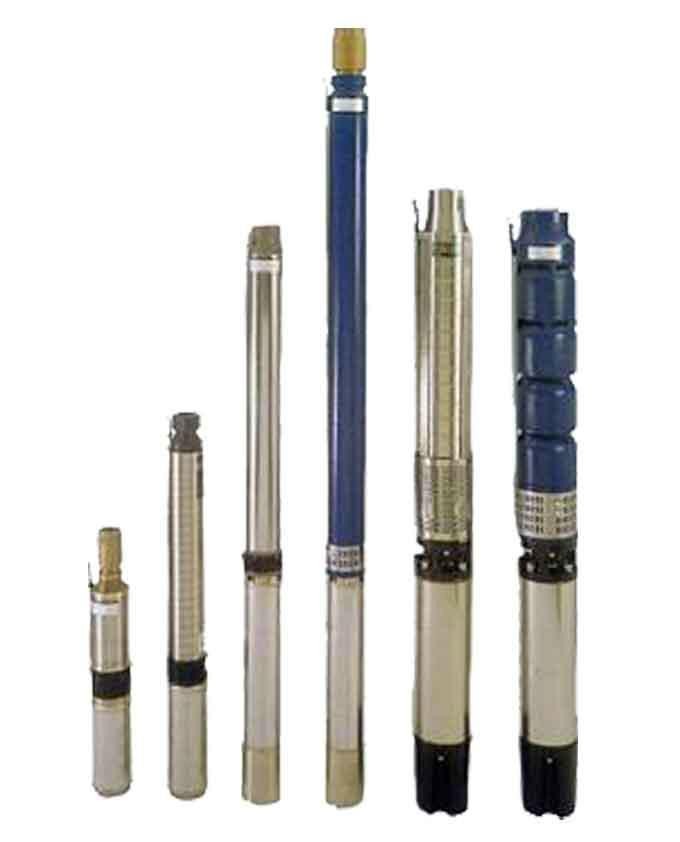

一、QJ潜水深井泵概述
QJ系列深井泵是引进国外领先的制泵技术生产的高性能耐磨型电泵，是电机与水泵直联一体潜入水中工作的提水机具，动力部份配用目前国际先进技术生产的水浸式不锈钢潜水电机，对水质绝对无污染，是当前国内外深井泵之精品。选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳，全新“浮动式”结构叶轮在工作期间对电机无轴向压力。它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、QJ型深井潜水泵型号意义及性能范围：
型号 200QJ32-130/10
200— 使用最小井陉（mm）
QJ — 深井潜水泵
32 — 流量（m3/h）
130— 扬程（m）
10 — 叶轮级数
性能范围：
使用最小井陉为：100~300mm
流量Q：2~320m3/h
扬程H：10~270m
功率为0.75~110KW
三、QJ潜水深井泵特点
1、水泵、电机直连一体，电机在下，水泵在上，水下工作，安全平稳。
2、体积小，重量轻，安装、使用、维护方便，无需建泵房。
3、适用于任何井质，可配用任何材质的扬水管（即：钢管井、灰管井、土井等均可使用此款水泵；在压力许可的条件下，钢管、胶管、塑料管等材质的水管均可供选择）
四、QJ潜水深井泵使用条件
1、额定频率为50HZ，额定电压为380+5%伏的三相交流电源。

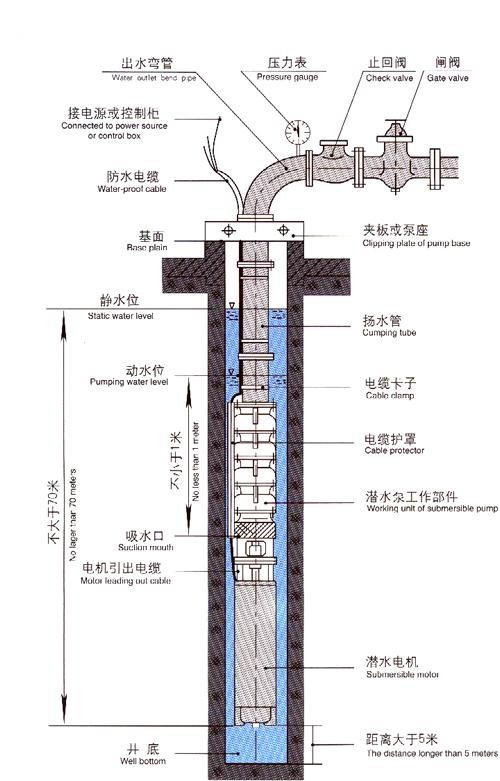

2、水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在5米以上。
3、水温一般不得高于20℃。
4、水质要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范围；
（3）氯离子含量不大于400毫克/升
5、要求井正直、光滑、不得有凸起或井管错位现象,井内径不小于相应的机座号。
五、QJ潜水深井泵结构说明

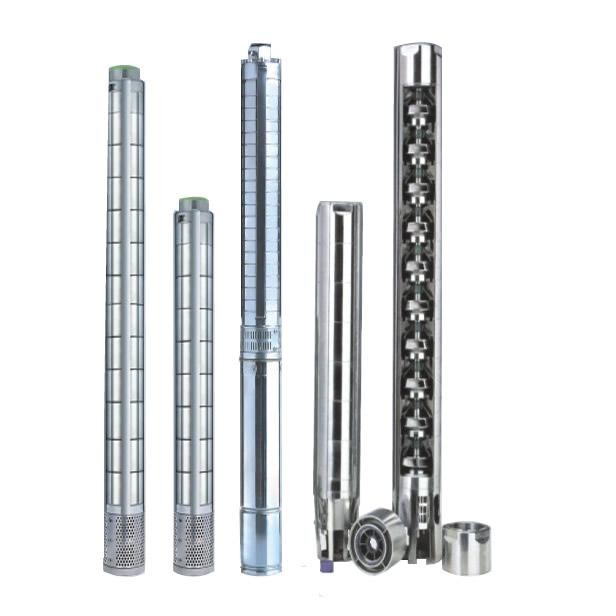

1、QJ型深井泵由水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

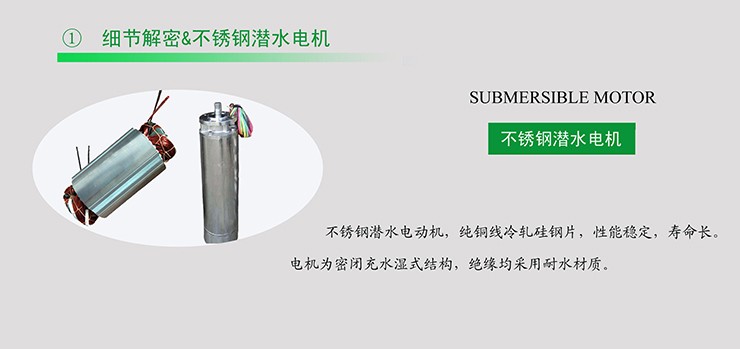

5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
六、深井泵选型及使用注意事项
1、根据井径、水质初定泵型。不同类型的泵对井孔直径的大小都有一定的要求，水泵的最大外形尺寸要小于井径25～50mm。若井孔歪斜，则泵的最大外形尺寸还应小些。总之，泵体部分不能紧靠井内壁，以防水泵振动将井损坏。
2、根据井的出水量，选定井泵的流量。每一眼井都有一个经济上最优的出水量，水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。当抽水量大于机井出水量时，会引起机井壁坍塌淤积，影响井的使用寿命;若抽水量过小，井的效益就得不到充分发挥。所以，最好的办法是对机井进行抽水试验，以水井可能提供最大的出水量为选定井泵流量的依据。水泵流量，以厂牌型号或说明书上标注的数字为准。
3、根据井水位下降深度和输水管路水头损失，确定井泵实际需要的扬程，即井泵的扬程，它等于水位到出水池水面的垂直距离(净扬程)加上损失扬程。损失扬程通常为净扬程的6～9%，一般为1～2m.水泵最下面的一级叶轮入水深度以1～1.5m为宜。水泵管井下部分的总长度不应超过水泵说明书上规定的入井最大长度。
4、提示井水含沙量超过万分之一的机井，不宜安装使用深井泵。因为井水含沙量过大，如超过0.1%时，将加速橡胶轴承的磨损，引起水泵振动，缩短水泵寿命。
QJ深井泵使用注意事项：
1：电动机必须完全潜入水中方可工作。
2：电泵不准倒卧或倾斜使用。
3：引线与电缆接头须按规定操作，详见说明书附图。
4：电机运转2500小时应进行一次大修，1500小时应进行小检修。
5：每排灌期(2500小时)进行一次检修保护，并更换损坏的易损件(叶轮、轴 承与密封环等)。
|
型 号 |
扬程 |
电机功率 |
额定电流 |
出水管直径 |
|
（M） |
（KW） |
（A） |
（寸） |
|
|
150QJ10-50/7 |
40-55 |
3 |
7.9 |
2 |
|
150QJ10-100/14 |
80-110 |
5.5 |
13.7 |
|
|
150QJ10-150/21 |
120-170 |
7.5 |
18.5 |
|
|
150QJ20-24/4 |
19-29 |
3 |
7.9 |
|
|
150QJ20-30/5 |
24-36 |
3 |
7.9 |
|
|
150QJ20-36/6 |
29-43 |
4 |
10.26 |
|
|
150QJ20-42/7 |
34-50 |
4 |
10.26 |
|
|
150QJ20-48/8 |
38-58 |
5.5 |
13.74 |
|
|
150QJ20-54/9 |
43-65 |
5.5 |
13.74 |
|
|
150QJ20-60/10 |
48-72 |
7.5 |
18.5 |
|
|
150QJ20-66/11 |
53-79 |
7.5 |
18.5 |
|
|
150QJ20-72/12 |
58-76 |
7.5 |
18.5 |
|
|
150QJ20-78/13 |
62-94 |
7.5 |
18.5 |
|
|
150QJ20-84/14 |
67-101 |
9.2 |
22.12 |
|
|
150QJ20-90/15 |
72-108 |
9.2 |
22.12 |
|
|
150QJ20-96/16 |
77-115 |
9.2 |
22.12 |
|
|
150QJ20-102/17 |
82-122 |
11 |
26.28 |
|
|
型 号 |
扬程 |
电机功率 |
额定电流 |
出水管直径 |
|
（M） |
（KW） |
（A） |
（寸） |
|
|
150QJ20-114/19 |
91-137 |
11 |
26.28 |
|
|
150QJ20-120/20 |
96-144 |
13 |
30.87 |
|
|
150QJ20-126/21 |
101-151 |
13 |
30.87 |
|
|
150QJ20-132/22 |
106-158 |
13 |
30.87 |
|
|
150QJ20-138/23 |
110-166 |
13 |
30.87 |
|
|
150QJ20-144/24 |
115-173 |
15 |
35.62 |
|
|
150QJ20-150/25 |
120-180 |
15 |
35.62 |
|
|
150QJ20-156/26 |
125-187 |
15 |
35.62 |
|
|
150QJ20-162/27 |
130-194 |
15 |
35.62 |
|
|
200QJ20-40/3 |
35-45 |
4 |
10.1 |
|
|
200QJ20-54/4 |
45-58 |
5.5 |
13.6 |
2 |
|
200QJ20-67-5 |
58-72 |
7.5 |
18 |
|
|
200QJ20-81/6 |
72-86 |
7.5 |
18 |
|
|
200QJ20-93/7 |
86-98 |
9.2 |
21.7 |
|
|
200QJ20-108/8 |
98-115 |
11 |
25.8 |
|
|
200QJ20-121/9 |
115-128 |
13 |
29.8 |
|
|
200QJ20-133/10 |
120-140 |
15 |
33.9 |
|
|
200QJ20-148/11 |
140-158 |
15 |
33.9 |
|
|
200QJ20-175/13 |
153-190 |
18.5 |
41.6 |
|
|
200QJ20-202/15 |
199-215 |
22 |
48.2 |
|
|
200QJ20-243/18 |
220-250 |
25 |
54.5 |
|
|
200QJ20-270/20 |
250-282 |
30 |
65.4 |
|
|
200QJ20-297/22 |
280-315 |
30 |
65.4 |
|
|
200QJ20-338/25 |
315-350 |
37 |
79.7 |
2.5 |
|
200QJ20-350/26 |
335-370 |
37 |
79.7 |
|
|
200QJ20-363/27 |
350-385 |
37 |
79.7 |
|
|
200QJ20-400/30 |
375-420 |
45 |
96.9 |
|
|
200QJ20-450/34 |
425-470 |
45 |
96.9 |
|
|
200QJ32-26/2 |
23-30 |
4 |
10.1 |
|
|
200QJ32-39-3 |
35-45 |
5.5 |
13.6 |
2.5 |
|
200QJ32-52/4 |
45-55 |
7.5 |
18 |
|
|
200QJ32-65/5 |
55-73 |
11 |
25.8 |
|
型 号 |
扬程 |
电机功率 |
额定电流 |
出水管直径 |
|
（M） |
（KW） |
（A） |
（寸） |
|
|
200QJ32-78/6 |
70-84 |
11 |
25.8 |
|
|
200QJ32-91/7 |
80-105 |
13 |
29.8 |
|
|
200QJ32-104/8 |
95-110 |
15 |
33.9 |
|
|
200QJ32-130/10 |
120-137 |
18.5 |
41.6 |
|
|
200QJ32-156/12 |
140-162 |
25 |
54.5 |
|
|
200QJ32-195/15 |
180-215 |
30 |
65.4 |
|
|
200QJ32-234/18 |
224-247 |
37 |
79.7 |
|
|
200QJ32-247/19 |
234-255 |
37 |
79.7 |
|
|
200QJ32-260/20 |
250-275 |
45 |
96.9 |
|
|
200QJ32-286/22 |
275-300 |
45 |
96.9 |
|
|
200QJ40-26/2 |
23-30 |
5.5 |
13.6 |
|
|
200QJ40-39/3 |
35-45 |
7.5 |
18 |
2.5 |
|
200QJ40-52/4 |
45-55 |
9.3 |
21.7 |
|
|
200QJ40-65/5 |
55-73 |
11 |
25.8 |
|
|
200QJ40-78/6 |
70-84 |
15 |
33.9 |
|
|
200QJ40-104-8 |
95-110 |
18.5 |
41.6 |
|
|
200QJ40-117/9 |
105-120 |
22 |
48.2 |
|
|
200QJ40-143/11 |
130-145 |
25 |
54.5 |
|
|
200QJ40-169/13 |
160-175 |
30 |
65.4 |
|
|
200QJ40-208/16 |
200-215 |
37 |
79.7 |
|
|
200QJ50-13/1 |
10-16 |
4 |
10.1 |
|
|
200QJ50-26/2 |
23-29 |
5.5 |
13.6 |
3 |
|
200QJ50-39/3 |
35-43 |
9.2 |
21.7 |
|
|
200QJ50-52/4 |
43-58 |
11 |
25.8 |
|
|
200QJ50-65/5 |
58-75 |
15 |
33.9 |
|
|
200QJ50-78/6 |
70-90 |
18.5 |
41.6 |
|
|
200QJ50-91/7 |
80-110 |
22 |
48.2 |
|
|
200QJ50-104/8 |
90-118 |
25 |
54.5 |
|
|
200QJ50-117/9 |
100-130 |
30 |
65.4 |
|
|
200QJ50-130/10 |
115-148 |
30 |
65.4 |
|
|
200QJ50-156/12 |
142-180 |
37 |
79.7 |
|
|
200QJ50-182/14 |
165-206 |
45 |
96.9 |
|
|
型 号 |
扬程 |
电机功率 |
额定电流 |
出水管直径 |
|
（M） |
（KW） |
（A） |
（寸） |
|
|
200QJ50-195/15 |
185-220 |
45 |
96.9 |
|
|
200QJ63-12/1 |
8-15 |
4 |
10.1 |
|
|
200QJ63-24/2 |
19-30 |
7.5 |
18 |
3 |
|
200QJ63-36/3 |
28-44 |
11 |
21.7 |
|
|
200QJ63-48/4 |
38-58 |
15 |
33.9 |
|
|
200QJ63-60/5 |
47-75 |
18.5 |
41.6 |
|
|
200QJ63-72/6 |
56-88 |
22 |
48.2 |
|
|
200QJ63-84/7 |
68-105 |
25 |
54.5 |
|
|
200QJ63-96/8 |
76-118 |
30 |
65.4 |
|
|
200QJ63-108/9 |
86-130 |
30 |
65.4 |
|
|
200QJ63-120/10 |
95-142 |
37 |
79.9 |
|
|
200QJ63-144/12 |
112-168 |
45 |
96.9 |
|
|
200QJ80-11/1 |
8-13 |
4 |
10.1 |
|
|
200QJ80-22/2 |
16-25 |
7.5 |
18 |
4 |
|
200QJ80-33/3 |
28-42 |
11 |
25.8 |
|
|
200QJ80-44/4 |
40-50 |
15 |
33.9 |
|
|
200QJ80-55/5 |
50-60 |
18.5 |
41.6 |
|
|
200QJ80-66/6 |
60-70 |
22 |
48.2 |
|
|
200QJ80-77/7 |
70-80 |
30 |
65.4 |
|
|
200QJ80-88/8 |
80-95 |
37 |
79.7 |
|
|
200QJ80-99/9 |
95-110 |
37 |
79.7 |
|
|
200QJ80-121/11 |
110-140 |
45 |
96.9 |
|
|
250QJ32-138/6 |
124-151 |
22 |
47.9 |
|
|
250QJ32-161/7 |
145-176 |
25 |
53.8 |
2.5 |
|
250QJ32-184/8 |
166-202 |
30 |
64.2 |
|
|
250QJ32-207/9 |
186-227 |
37 |
77.8 |
|
|
250QJ32-230/10 |
207-252 |
37 |
77.8 |
|
|
250QJ32-253/11 |
227-277 |
45 |
94.1 |
|
|
250QJ32-276/12 |
248-302 |
45 |
94.1 |
|
|
250QJ32-300/13 |
270-328 |
55 |
114.3 |
|
|
250QJ32-322/14 |
290-352 |
55 |
114.3 |
3 |
|
250QJ32-345/15 |
310-370 |
63 |
130.9 |
|
型 号 |
扬程 |
电机功率 |
额定电流 |
出水管直径 |
|
（M） |
（KW） |
（A） |
（寸） |
|
|
250QJ32-391/17 |
352-420 |
63 |
130.9 |
|
|
250QJ32-414/18 |
373-445 |
75 |
152.3 |
|
|
250QJ32-437/19 |
394-468 |
75 |
152.3 |
|
|
250QJ32-460/20 |
414-495 |
75 |
152.3 |
|
|
250QJ32-483/21 |
435-510 |
90 |
182.8 |
|
|
250QJ32-506/22 |
455-543 |
90 |
182.8 |
|
|
250QJ32-529/23 |
476-568 |
90 |
182.8 |
|
|
250QJ32-552/24 |
498-588 |
90 |
182.8 |
|
|
250QJ50-20/1 |
18-22 |
5.5 |
13.6 |
|
|
250QJ50-40/2 |
37-45 |
9.2 |
21.7 |
4 |
|
250QJ50-60/3 |
55-65 |
13 |
29.8 |
|
|
250QJ50-80/4 |
75-85 |
18.5 |
41.6 |
|
|
250QJ50-100/5 |
93-107 |
22 |
47.9 |
|
|
250QJ50-120/6 |
113-127 |
25 |
53.8 |
|
|
250QJ50-140/7 |
120-160 |
37 |
77.8 |
|
|
250QJ50-160/8 |
151/170 |
37 |
77.8 |
|
|
250QJ50-180/9 |
170-190 |
45 |
94.1 |
|
|
250QJ50-200/10 |
190-210 |
45 |
94.1 |
|
|
250QJ50-220/11 |
208-230 |
55 |
114.3 |
|
|
250QJ50-240/12 |
220-260 |
55 |
114.3 |
|
|
250QJ50-260/13 |
245-271 |
63 |
130.9 |
|
|
250QJ50-280/14 |
265-291 |
63 |
130.9 |
|
|
250QJ50-300/15 |
288-312 |
63 |
152.3 |
|
|
250QJ50-320/16 |
308-332 |
75 |
152.3 |
|
|
250QJ50-340/17 |
320-360 |
75 |
182.8 |
|
|
250QJ50-360/18 |
355-380 |
90 |
182.8 |
|
|
250QJ80-20/1 |
17-22 |
7.5 |
18 |
|
|
250QJ80-40/2 |
35/44 |
15 |
33.9 |
4 |
|
250QJ80-60/3 |
52-66 |
22 |
47.9 |
|
|
250QJ80-80/4 |
70-80 |
30 |
64.2 |
|
|
250QJ80-100/5 |
87-110 |
37 |
77.8 |
|
|
250QJ80-120/6 |
105-131 |
45 |
94.1 |
|
|
型 号 |
扬程 |
电机功率 |
额定电流 |
出水管直径 |
|
（M） |
（KW） |
（A） |
（寸） |
|
|
250QJ80-160/8 |
150/170 |
63 |
130.9 |
|
|
250QJ80-180/9 |
170-197 |
63 |
130.9 |
|
|
250QJ80-200/10 |
184-219 |
75 |
152.3 |
|
|
250QJ80-220/11 |
210-230 |
90 |
182.8 |
|
|
250QJ80-240/12 |
230-253 |
90 |
182.8 |
|
|
250QJ100-18/1 |
15-22 |
7.5 |
18 |
|
|
250QJ100-36/2 |
30-44 |
15 |
33.9 |
4 |
|
250QJ100-54/3 |
44-60 |
25 |
53.8 |
|
|
250QJ100-72/4 |
66-78 |
30 |
64.2 |
|
|
250QJ100-108/6 |
110-116 |
45 |
94.1 |
|
|
250QJ100-126/7 |
118-136 |
55 |
114.3 |
|
|
250QJ100-144/8 |
136-152 |
63 |
130.9 |
|
|
250QJ100-162/9 |
156-170 |
75 |
152.3 |
|
|
250QJ100-198/11 |
188-208 |
90 |
182.8 |
|
|
250QJ125-16/1 |
14-19 |
9.2 |
21.7 |
|
|
250QJ125-32/2 |
28-35 |
18.5 |
41.6 |
5 |
|
250QJ125-48/3 |
42-54 |
25 |
53.8 |
|
|
250QJ125-64/4 |
56-70 |
37 |
77.8 |
|
|
250QJ125-80/5 |
72-90 |
45 |
94.1 |
|
|
250QJ125-96/6 |
86-105 |
55 |
114.3 |
|
|
250QJ125-112/7 |
102-120 |
63 |
130.9 |
|
|
250QJ125-128/8 |
120-138 |
75 |
152.3 |
|
|
250QJ125-144/9 |
134-156 |
90 |
182.8 |
|
|
250QJ125-160/10 |
150-175 |
90 |
182.8 |
