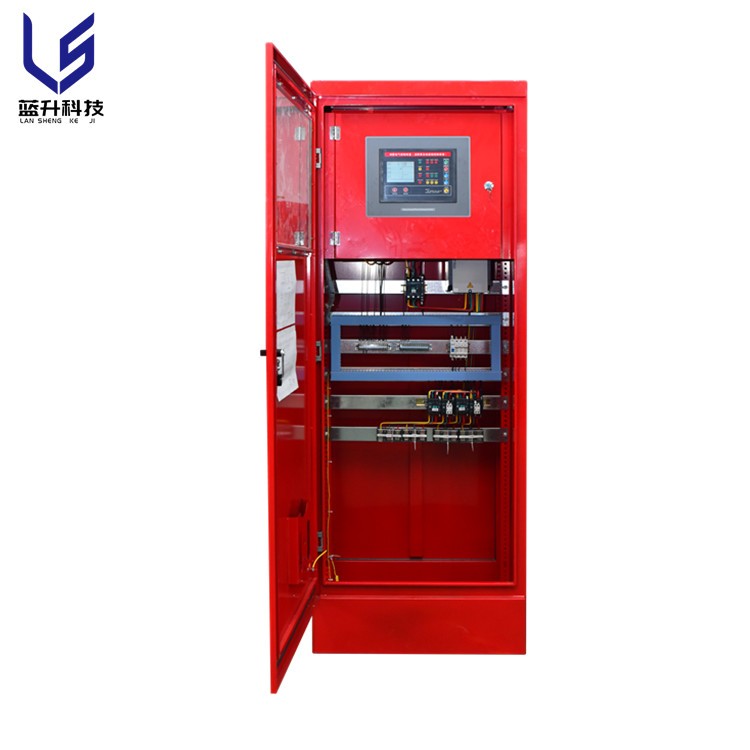

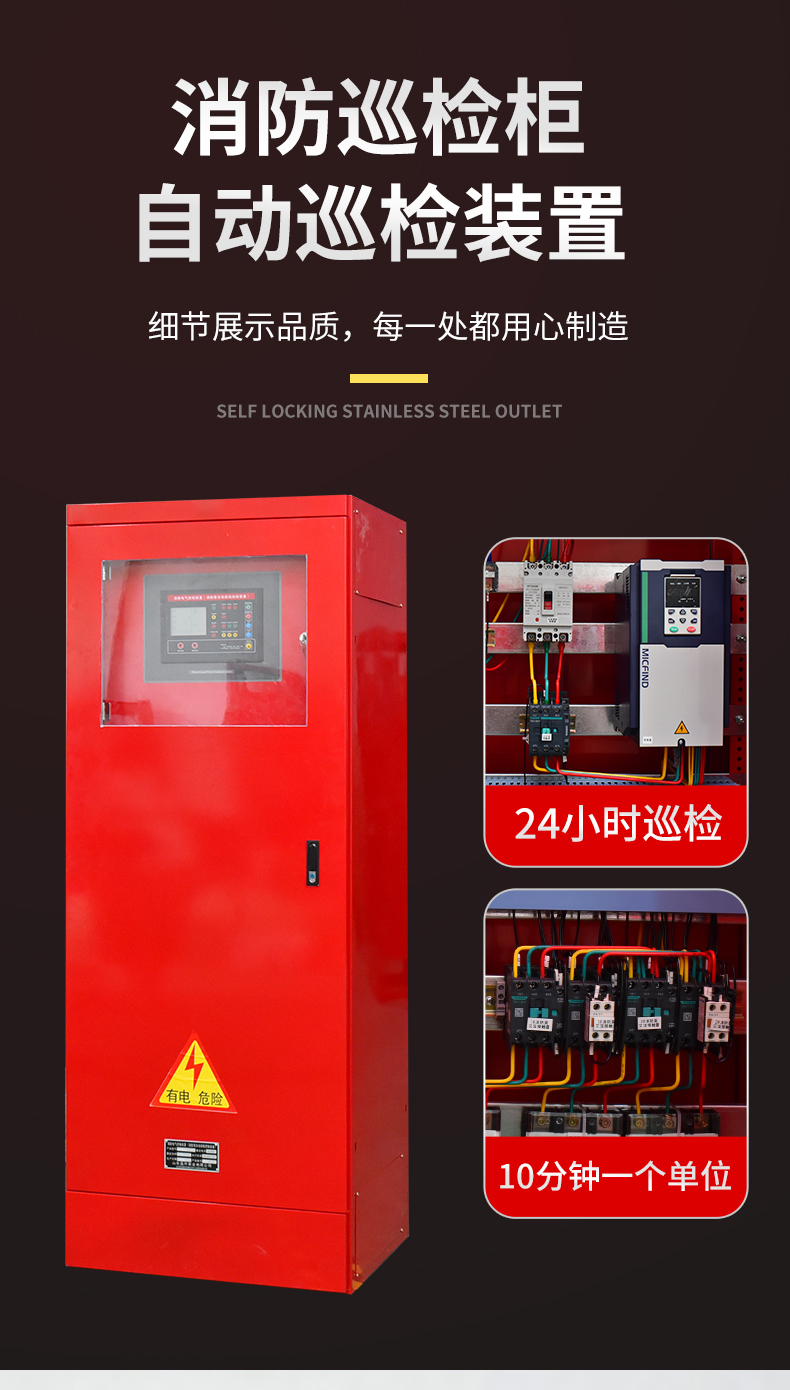

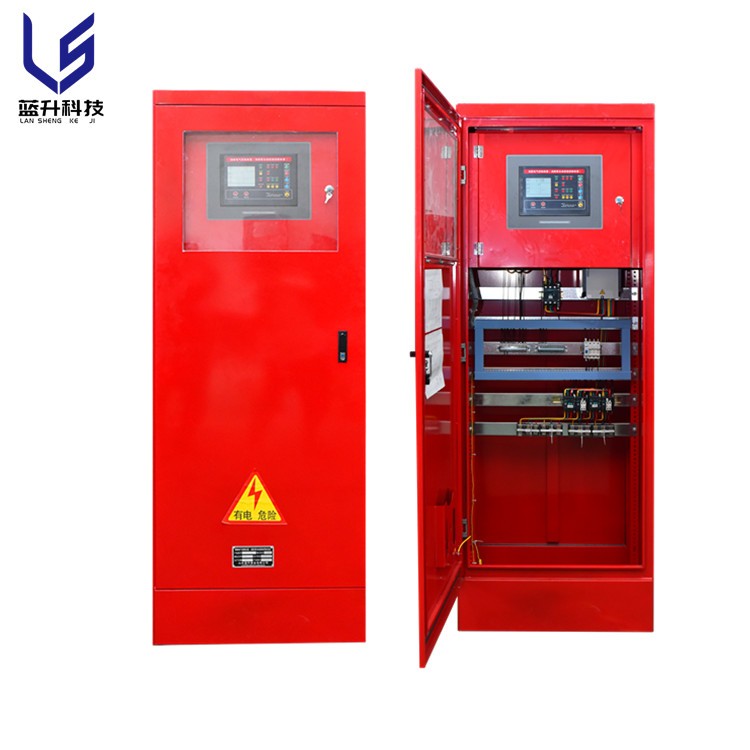

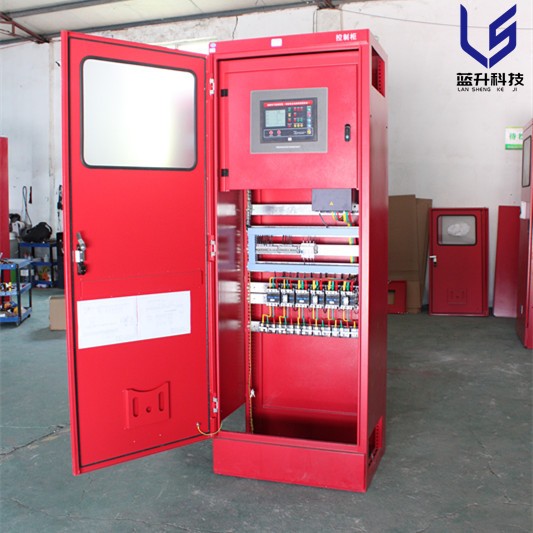

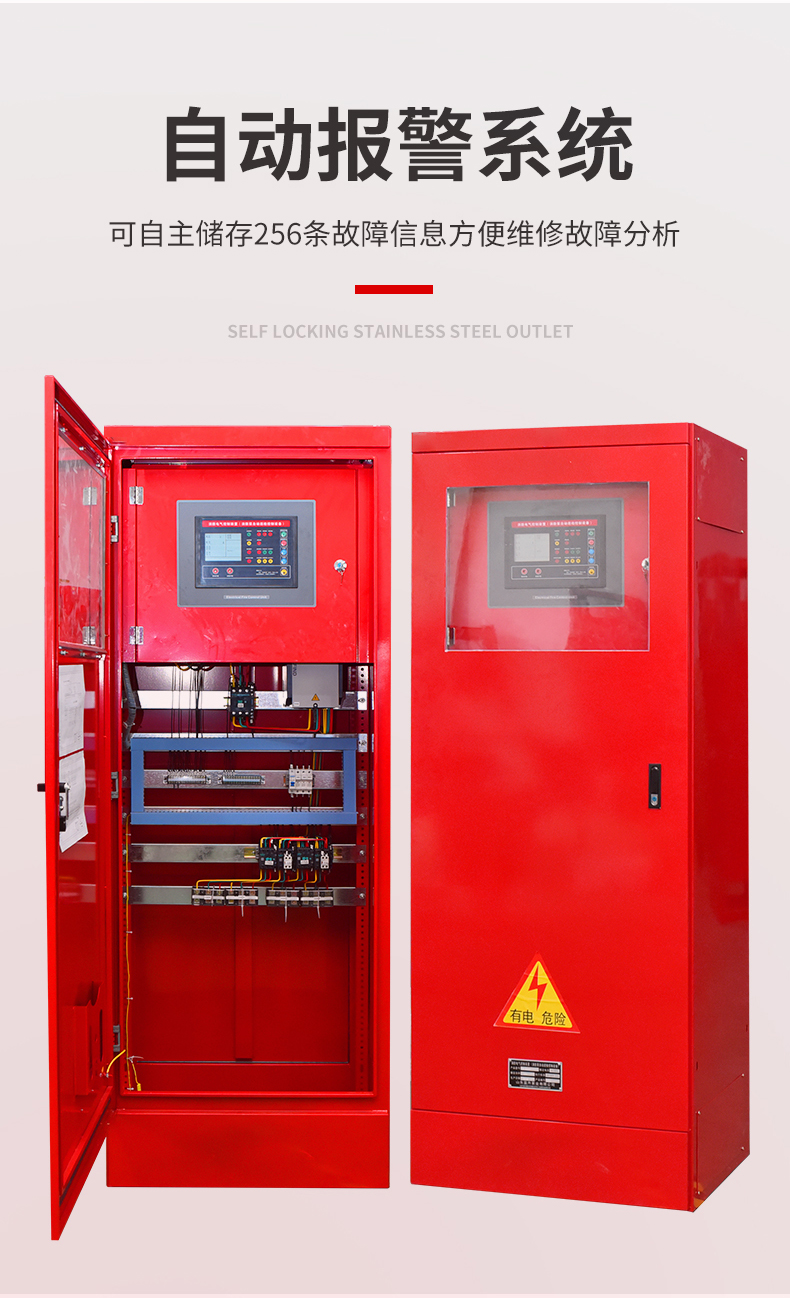

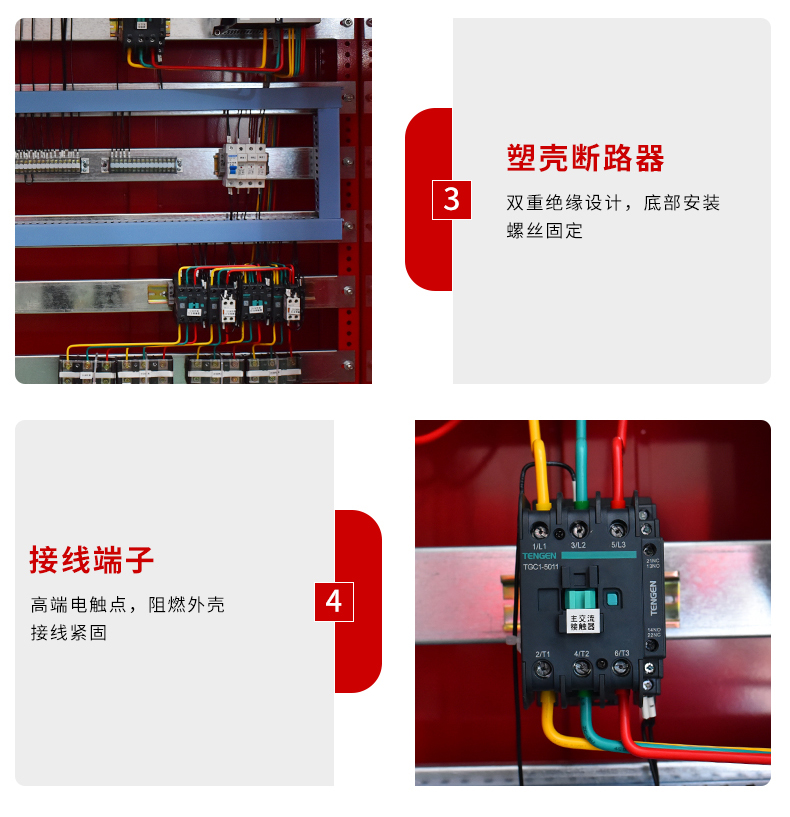

LSK-XFXJ消防巡检柜

一、系统简介

1、概述

    消防电气控制装置（消防泵自动巡检控制设备）依据国家标准GB16806-2006《消防联动控制系统》生产制造，采用优质变频器控制频率，液晶显示和数据设定，运行安全稳定。可手动或自动对消防泵组进行周期性巡检功能，防止水泵锈蚀，符合GB16806-2006标准设计的一款产品，用于消防泵自动巡检控制设备中的逻辑运算、自动远程信号处理、接触器驱动、电压电流显示及负载故障保护切换，适用于15～160KW的水泵。

2、产品特点

♦ 具有过电压、欠电压、电源缺相、短路、过电流、过载等保护。可实现消防设备的自检。

♦ 启动功率小、不会对电网造成冲击;

♦ 不给消防给水管网加压、不会影响管网系统安全;

♦ 防止水泵锈蚀及锈死现象的发生和电机除潮等;

♦ 以消防方式进行巡检时，设防超压装置;

♦ 正在巡检时接到消防命令0.5秒切换到消防工作状态;

♦ 巡检功耗低，仅是额定功率的1%左右;

♦ 具有RS485标准接口，预留数宇监控接口（定制款）;

♦ 可与消防中控室联网，数据远程传输和遥控;。

♦ 可以与消防控制中心的有源220V、直流24V或无源常开信号联动，并备有应答的反馈子。

♦ 具有手动、自动和消防控制中心远控等功能。

♦ 具有远程监控的通讯接口，可与监控中心通讯，实现设备的中心监控或管理，出现故障远程监控排除。

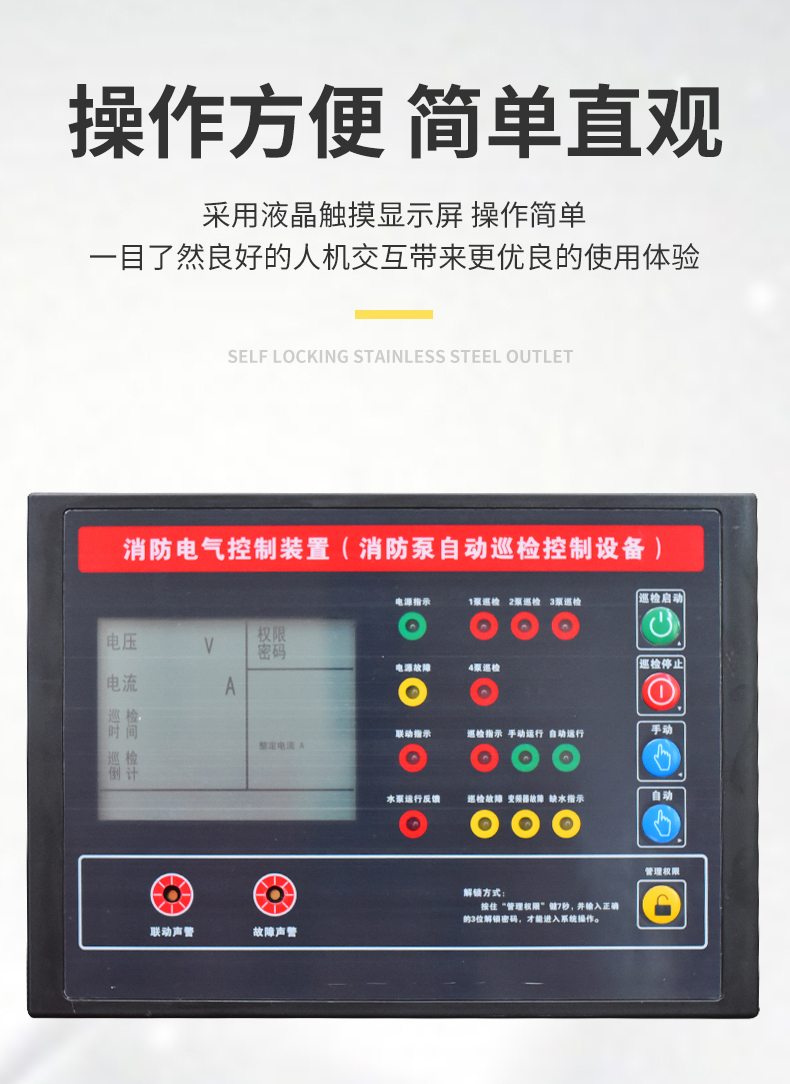

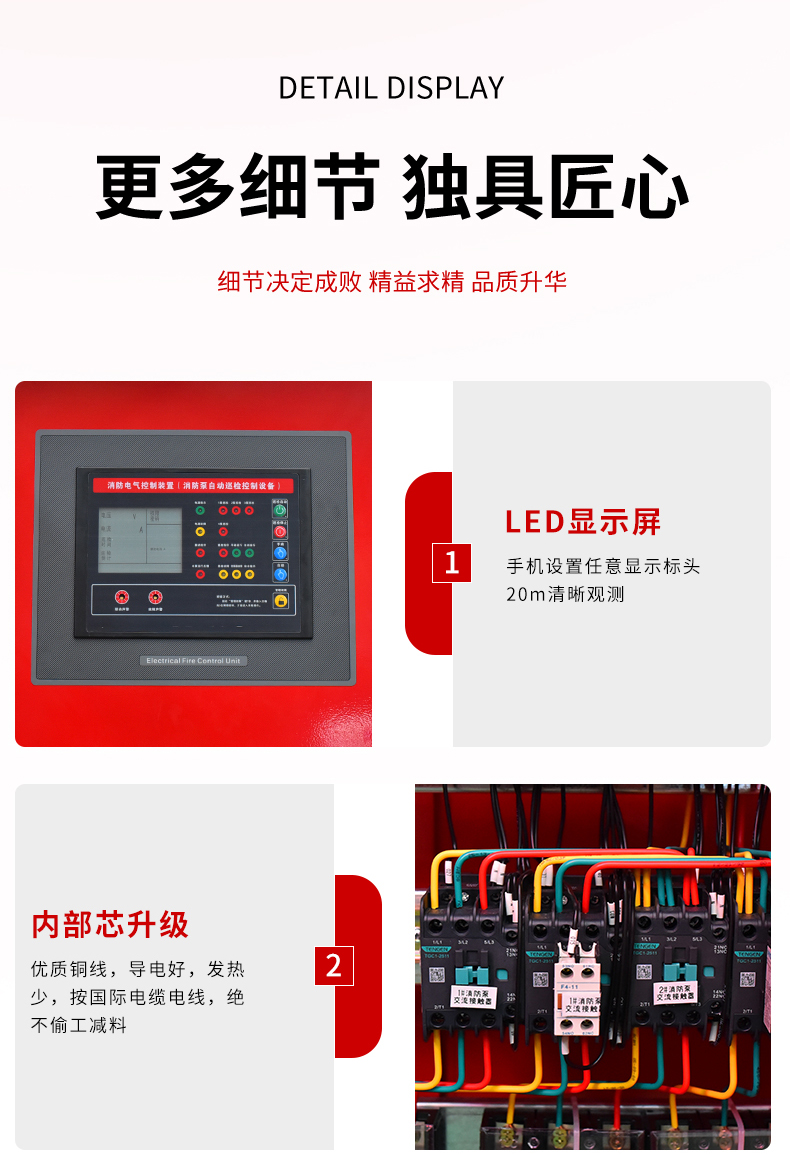

3、操作面板

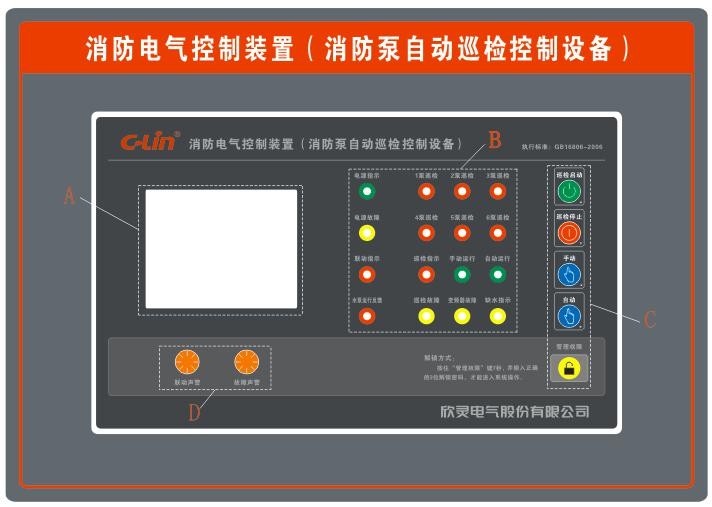

A区：液晶屏显示区域

B区：LED指示灯区域

C区：按键操作区域

D区：联动、故障声警区

4、按键介绍

按键名称	按键图标	按键功能
巡检启动/△		1、按【巡检启动】键开始巡检； 2、在参数设置界面，按【巡检启动】键为参数值加1，长按【巡检启动】键为参数值快速增加；
巡检停止/▽		1、按【巡检停止】键停止巡检； 2、在参数设置界面，按【巡检停止】键为为参数值减1，长按【巡检停止】键为参数值快速减小；
手动		切换模式为手动模式；
自动		切换模式为自动模式；
管理权限		长按【管理权限】键7秒，并输入正确的3位密码，再按【管理权限】键解锁密码，才能进入系统操作面板；

二、系统参数描述

1、参数默认值对照表

2、管理权限密码设置：

本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备操作控制，控制面板上设有专门的【管理权限】按键和密码显示窗口，当显示《- - -》时代表控制系统已锁住，通过按住【管理权限】键5s，窗口回闪烁显示《0 0 0》，代表可进行输入权限密码（初始密码001），通过【巡检启动/△】键【巡检停止/▽】输入正确密码后，按一下【管理权限】，显示《r u n》代表系统已解除权限，也可直接按住自动键5秒钟自动解锁，可进行对设备操作及控制。

3、参数进入方法：

在管理权限解除的情况下，通过按住【手动】键3秒方可进入主菜单，此时液晶屏第一行显示参数代码《P 0 1》，第二行显示参数值。

4、参数设置方法：

进入参数设置菜单后，可通过以下方式进行参数操作：

a、切换参数代码：通过按【手动】后退切换菜单和【自动】键前进切换菜单；

b、参数值修改：通过按【巡检启动/△】键为参数值加1，长按按【巡检启动/△】键为参数值快速增加；按【巡检停止/▽】键为参数值减1，长按按【巡检停止/▽】键为参数值快速减小；

c、参数值保存并退出菜单：设置完所有的参数，按【管理权限】键退出参数设置菜单，并永久保存所有设置的参数。

5、完整参数描述：

Group P0组： 应用宏

1、 P01参数：权限密码·······

该参数定义：管理权限解锁密码。（出厂默认选择为“001”）

可设置范围：000～999

2、 P02参数：联动声警·······

该参数定义：允许开启或关闭联动报警器的声音。（出厂默认选择为“ON”）

ON = 开启

OFF = 关闭

3、 P03参数：故障声警·······

该参数定义：允许开启或关闭故障报警器的声音。（出厂默认选择为“ON”）

ON = 开启

OFF = 关闭

4、 P04参数：接触器反馈·······

该参数定义：防止接触器出现主触点粘住或线圈不工作，造成主回路短路或水泵不启动或不运行，采用接触器的常开触点连锁，具体接线方法参照接线原理图。（出厂默认选择为 “ON ”）

ON = 开启

OFF = 关闭

5、 P05参数：缺水保护·······

该参数定义：打开或关闭缺水保护功能。（出厂默认选择为“ON”）

ON = 开启

OFF = 关闭

6、 P06参数：缺水保护时间·······

该参数定义：缺水信号延时保护动作，防止水面震荡产生误动作。（出厂默认选择为“3”）

可设置范围：1～30，单位为：秒

Group P1组： 巡检控制

7、 P11参数：上电时手动/自动选择·······

该参数定义：上电时手动/自动默认选择。（出厂默认选择为“0”）

0 = 手动

1 = 自动

8、 P12参数：启动避让时间·······

该参数定义：由于水泵在刚启动的时候电流将远远大于保护电流的值，因此需要设置此参数来避让启动时大电流的保护，根据不同功率的水泵设置不同。（出厂默认选择为“5”）

可设置范围：1～60，单位为：秒

9、 P13参数：信号延时启动时间·······

该参数定义：巡检指示开始到1泵巡检启动的延时时间。（出厂默认选择为“1”）

可设置范围：1～30，单位为：秒

10、P14参数：自动巡检时间的单位·······

该参数定义：自动巡检时间单位。（出厂默认选择为“0”）

0 = 秒

1 = 分钟

11、P15参数：自动巡检周期的单位·······

该参数定义：自动巡检周期的单位。（出厂默认选择为“0” ）

0 = 分钟

1 = 小时

12、P16参数：自动巡检控制模式·······

该参数定义：自动巡检控制模式，有一控二、一控三、一控四、一控五、一控六五种模式（出厂默认选择为“6”）

2 = 一控二

3 = 一控三

4 = 一控四

5 = 一控五

6 = 一控六

13、P17参数：自动巡检换泵间隔时间·······

该参数定义：自动巡检前面的泵停止到后面泵启动之间的间隔时间（出厂默认为“5”）

可设置范围：1～250，单位为：秒

14、P18参数：自动巡检时间·······

该参数定义：自动巡检每台泵的巡检工作时间。（出厂默认选择为“10”）

可设置范围：1～9999，P14=0时单位为：秒，P14=1时单位为：分

15、P19参数：自动巡检周期时间·······

该参数定义：自动巡检结束到下一次自动巡检的间隔时间。（出厂默认选择为“3”）

可设置范围：1～999，P15=0时单位为：分，P15=1时单位为：小时

Group P2组： 电流参数

沈阳消防研究所检测负载电流对照表

额定功率	额定电流（A）	过流115% 不保护	过流150% 保护	出厂默认 130%保护值	互感器选择
7.5KW	11.4	13.1	17.1	14.8	S715-200电流互感器
11KW	16.7	19.2	25.0	21.7
15KW	22.8	26.2	34.2	29.6
18.5KW	28.2	32.4	42.3	36.7
22KW	33.5	38.5	50.2	43.5
30KW	45.6	52.4	68.4	59.2
37KW	56.3	64.7	84.4	73.2
45KW	68.5	78.8	102.7	89.0
55KW	83.7	96.2	125.5	108.8
75KW	114	131.1	171.0	148.2
90KW	137	157.5	205.5	178.1

16、P21参数：电流额定值·······

该参数定义：电机额定电流值。（出厂默认选择为“60”）

可设置范围：20 ～ 200， 单位为：A

17、P22 参数：过流保护百分比·······

该参数定义：水泵过流为额定电流的百分比保护设定值。（出厂默认选择为“130”）

可设置范围：OFF～100～200，单位：%

18、P23 参数：过流保护时间·······

该参数定义：水泵过流保护延时时间。（出厂默认选择为“5”）

可设置范围：1～120，单位为：秒

19、P24 参数：三相不平衡百分比·······

该参数定义：任意两相相差大于此百分比时为三相不平衡故障。（出厂默认选择为“50”）

可设置范围：OFF～1～90  选择OFF为关闭三相不平衡保护功能。单位：%

20、P25 参数：欠载电流百分比·······

该参数定义：当电流低于额定电流的此倍数时为欠载故障。（出厂默认选择为“OFF”）

可设置范围：OFF～1～99  选择OFF为关闭欠载保护功能。 单位：%

Group P3组： 电压参数

21、P31参数：过压保护值·······

该参数定义：监测过电压保护。（出厂默认选择为“OFF”）

可设置范围：420 ～ 460 ～ OFF 选择OFF为关闭过电压保护功能。单位为：V

22、P32 参数：过压保护时间·······

该参数定义：过压保护延时时间。（出厂默认选择为“3”）

可设置范围：1～30，单位为：秒

23、P33参数：欠压保护值·······

该参数定义：监测欠电压保护。（出厂默认选择为“OFF”）

可设置范围：OFF ～ 260 ～ 360 选择OFF为关闭欠电压保护功能。  单位为：V

24、P34 参数：欠压保护时间·······

该参数定义：欠压保护延时时间。（出厂默认选择为“5”）

可设置范围：1～30，单位为：秒

Group P4组： 互锁信号

25、P41参数：消防柜互锁输入信号接口方式·······

该参数定义：消防柜互锁输入信号接口方式。（出厂默认选择为“0”）

0 = 常开

1 = 常闭

三、显示信息及接线端口描述

1、显示信息描述

（1）液晶屏显示内容如下：

【电压】  工作时显示监测电压值；设定参数时显示菜单序号，如“P01”；

【电流】  工作时显示水泵最大相电流值；设定参数时显示参数值；

【巡检时间】显示水泵巡检工作时间计时；单位为分时【M】亮，单位为秒时【S】亮；

【巡检倒计】显示水泵巡检周期倒计时间，闪烁说明开始计时；单位为小时时【H】亮，单位为分时【M】亮；

【权限密码】 显示“- - -”表示系统已锁，显示“0 0 0”数字闪烁表示要输入正确密码，显示“r u n”表示系统已解锁；

【1泵】【2泵】【3泵】【4泵】【5泵】【6泵】 表示当前工作的泵序号；

【整定电流】 表示设定的电机额定电流值；

【20%】【40%】等表示实际工作电流是额定电流的倍率档位；

【1泵故障】 字符点亮时：说明水泵1巡检时出现故障，需要排除1泵故障；

【2泵故障】 字符点亮时：说明水泵2巡检时出现故障，需要排除2泵故障；

【3泵故障】 字符点亮时：说明水泵3巡检时出现故障，需要排除3泵故障；

【4泵故障】 字符点亮时：说明水泵4巡检时出现故障，需要排除4泵故障；

【5泵故障】 字符点亮时：说明水泵5巡检时出现故障，需要排除5泵故障；

【6泵故障】 字符点亮时：说明水泵6巡检时出现故障，需要排除6泵故障；

   （2） LED指示灯指示：

   【电源指示】点亮时：  控制器通电，指示灯即点亮；

   【电源故障】点亮时：  电源电压有故障；

   【联动指示】点亮时：  表示有远程联动信号；

   【水泵运行反馈】点亮时：  表示受控设备正在工作；

   【1泵巡检】点亮时：  表示1泵处于巡检状态；

   【2泵巡检】点亮时：  表示2泵处于巡检状态；

   【3泵巡检】点亮时：  表示3泵处于巡检状态；

   【4泵巡检】点亮时：  表示4泵处于巡检状态；

   【5泵巡检】点亮时：  表示5泵处于巡检状态；

   【6泵巡检】点亮时：  表示6泵处于巡检状态；

   【巡检指示】点亮时：  表示系统开始进入巡检状态；

   【手动运行】点亮时：  表示系统处于手动模式；

   【自动运行】点亮时：  表示系统处于自动模式；

   【巡检故障】点亮时：  表示巡检过程中出现交流接触器故障，受控设备未正常运行；

   【变频器故障】点亮时：表示系统监测到变频器故障信号；

   【缺水故障】点亮时：  表示系统监测到缺水故障信号；

2、接线端口描述

  （1）、X0端口介绍：共10个接线口（具体接线方式参考接线原理图）

u 1#、2#端口：接三相电其中两相，

1#、2#端口作为检测三相电电压输入端口；

u 3#端口：此端口闲置；

u 4#端口：接开关电源24V正极；

u 5#端口：接开关电源24V负极；

        4#、5#端口作为控制器电源输入端口，正负极不能接反；

u 6#端口：PE端口，接地线；

u 7#端口：接电流互感器底座上的Ia 端口；

u 8#端口：接电流互感器底座上的Ib 端口；

u 9#端口：接电流互感器底座上的Ic 端口；

u 10#端口：接电流互感器底座上的Com 端口；

        7#、8#、9#、10#端口作为检测水泵电机工作电流的信号输入接口；

  （2）、X1端口介绍：共9个接线口（具体接线方式参考接线原理图）

Ø 1#端口：消防联动信号，为常开信号输入，另一端接X0端口的4#端子；

Ø 2#端口：水流开关信号，为常开信号输入，另一端接X0端口的4#端子；

Ø 3#端口：缺水保护开关信号，为常开信号输入，另一端接X0端口的4#端子；

Ø 4#端口：1#消防柜互锁信号，当P41=0时为常开信号输入，当P41=1时为常闭信号输入，另一端接X0端口的4#端子；

Ø 5#端口：2#消防柜互锁信号，当P41=0时为常开信号输入，当P41=1时为常闭信号输入，另一端接X0端口的4#端子；

Ø 6#端口：3#消防柜互锁信号，当P41=0时为常开信号输入，当P41=1时为常闭信号输入，另一端接X0端口的4#端子；

Ø 7#端口：工作泵运行监测信号输入端，为1泵、2泵、3泵、4泵、5泵、6泵交流接触器反馈信号并联监测，为常开信号输入，另一端接X0端口的4#端子；

Ø 8#端口：变频器故障信号，为常开信号输入，另一端接X0端口的4#端子；

Ø 9#端口：电源故障信号，为常开信号输入，另一端接X0端口的4#端子

  （3）、X2端口介绍：共17个接线口（具体接线方式参考接线原理图）

Ø 1#、2#端口：为变频器启动信号，内部继电器触点容量为10A，无源常开触点；

Ø 3#端口：为4#、5#、6#、7#、8#输出反馈信号公共端；

Ø 4#端口：为手动反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 5#端口：为自动反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 6#端口：为巡检故障反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 7#端口：为运行反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 8#端口：为联动反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 9#端口：为巡检指示中间继电器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，中间继电器的线圈另外一端应接零线；

Ø 10#端口：为隔离接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 11#端口：为1泵接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 12#端口：为2泵接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 13#端口：为3泵接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 14#端口：为4泵接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 15#端口：为5泵接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 16#端口：为6泵接触器驱动信号输出端，内部的继电器触点容量为10A，此端口输出为火线，外部接触器的线圈另外一端应接零线；

Ø 17#端口：为接触器驱动信号公共输入端（火线）；
