一、系统简介

1、概述

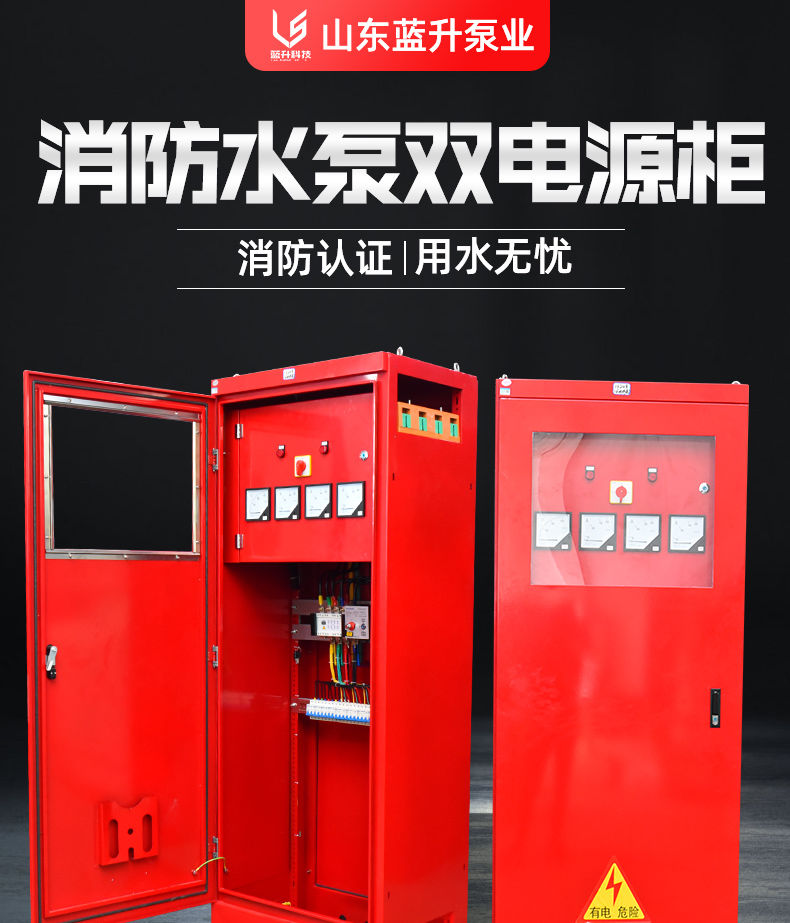

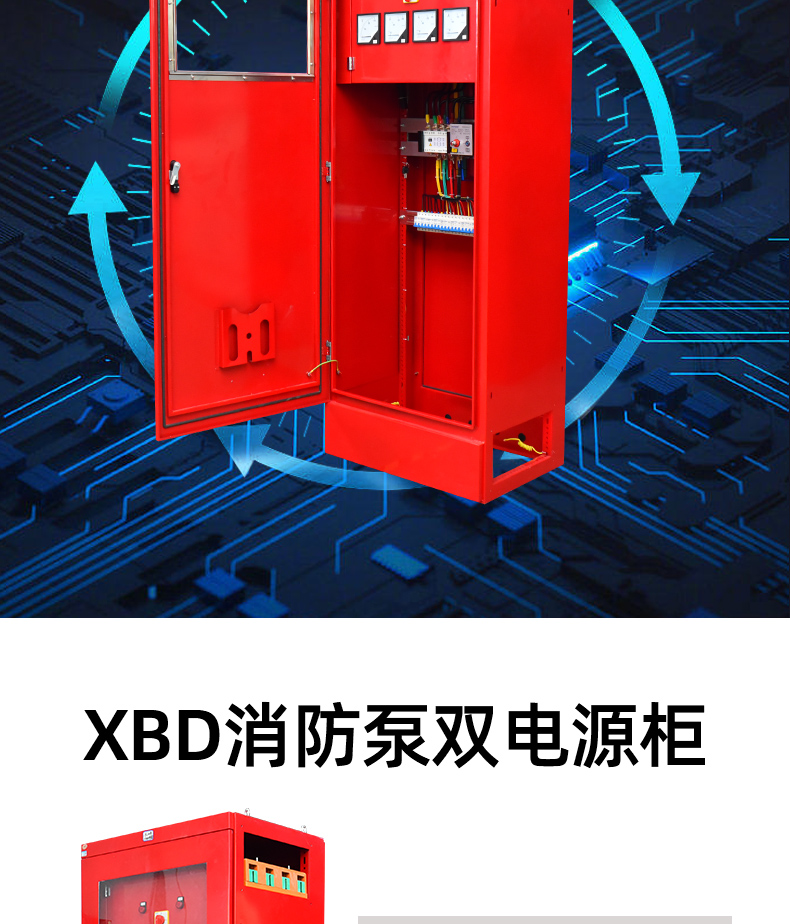

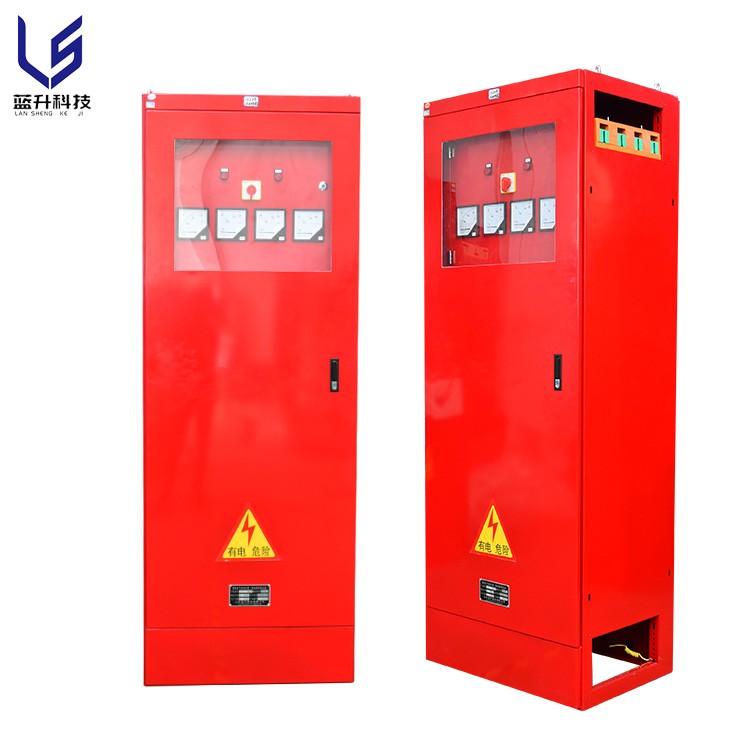

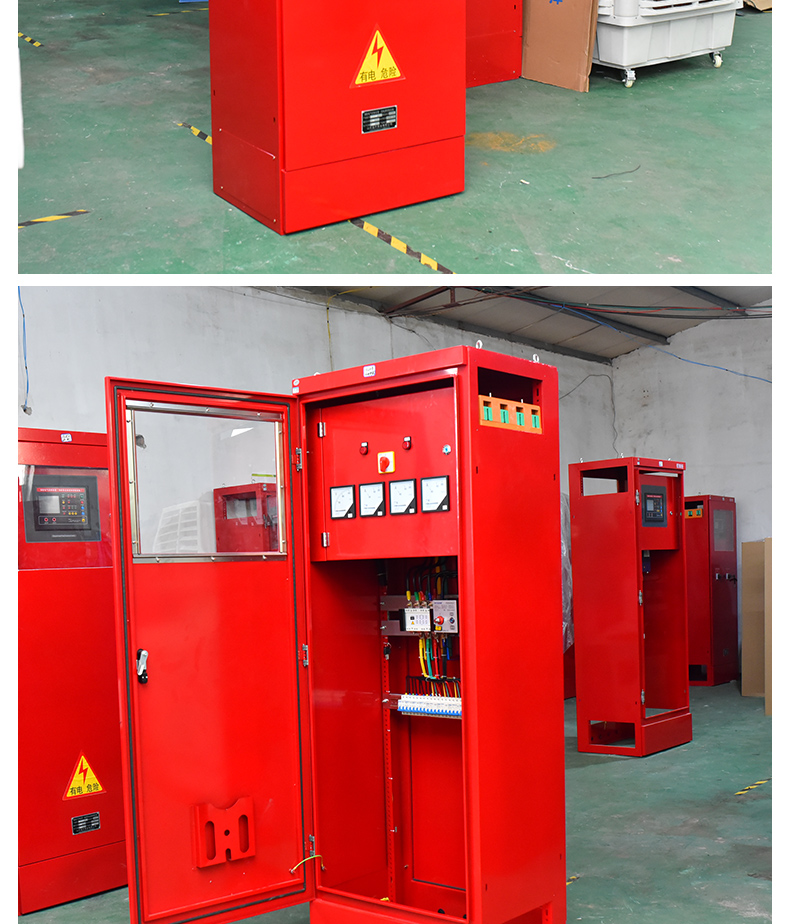

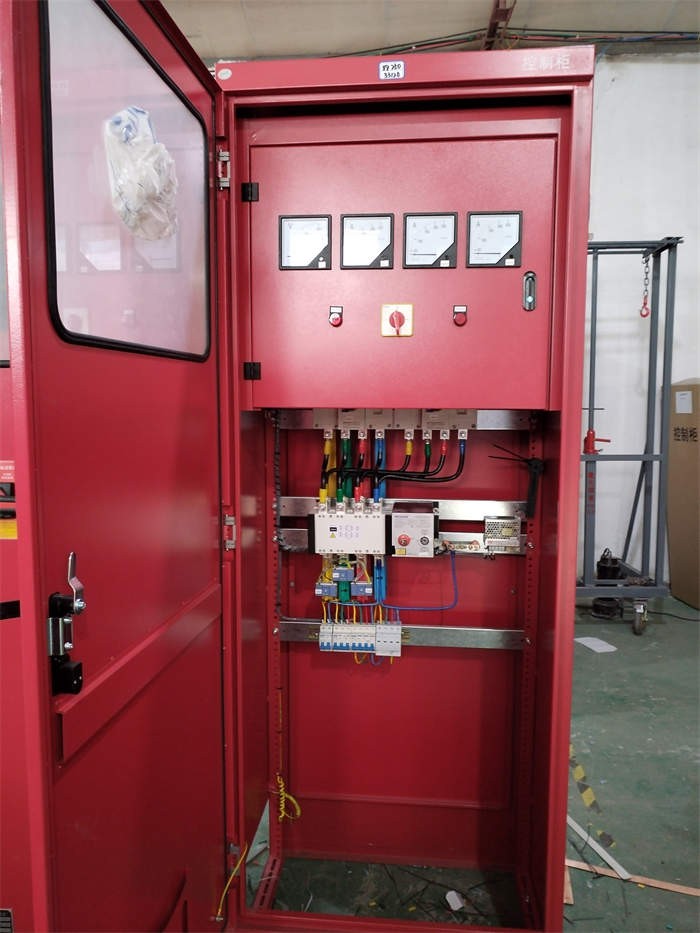

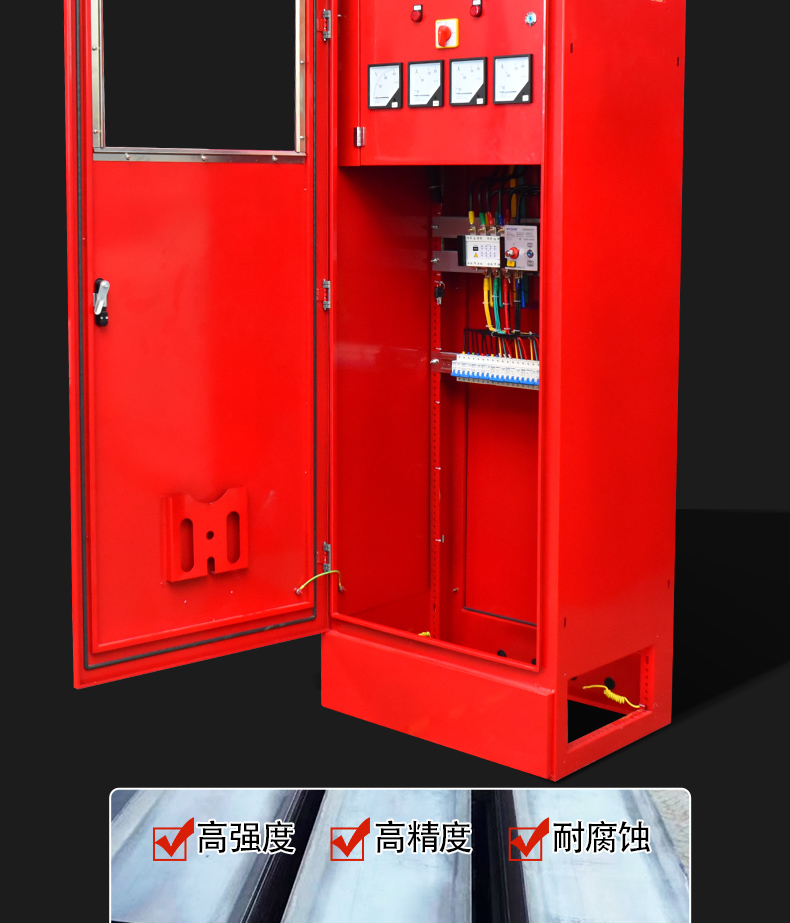

LSK-ATS 型消防电气控制装置(双电源控制柜），是为了满足消防电气控制装置(双电源控制设备），符合GB16806-2006标准设计的一款产品，用于双电源控制设备中的逻辑运算、自动远程信号处理、继电器驱动、电压电流显示及负载故障保护。

2、产品特点

(1)、联动、故障报警

     控制器采用智能语音报警芯片，满足消防标准，在1.5m外声音可达65分贝及以上；

(2)、操作方便、带密码电子锁

a、需输入正确密码才可进行面板按键操作。

b、控制器面板上有“EXIT”按键，过流复位：按一下EXIT按键。

 (3)、显示直观

a、参数、代码数字显示，故障状态LED显示，电压、电流显示，高档大气，高度集成。

b、Φ5 指示灯指示系统工作模式和信号状态，可分辨颜色距离可达 6m。

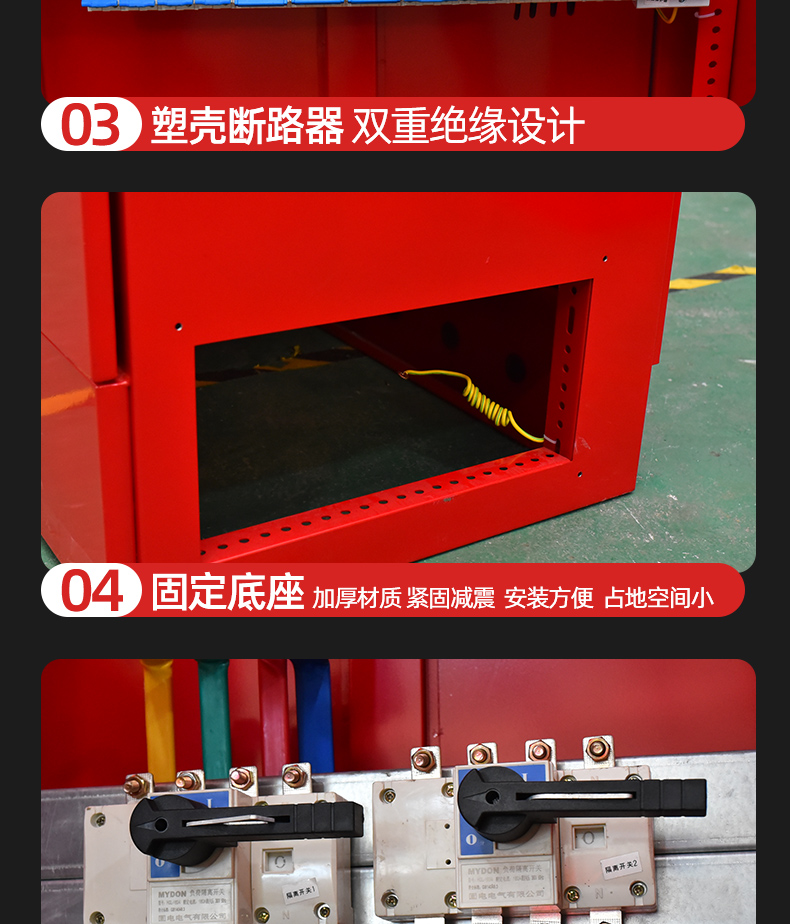

(4)、结构简单可靠

a、替代传统的所有二次回路元器件，简化结构，提高生产效率。

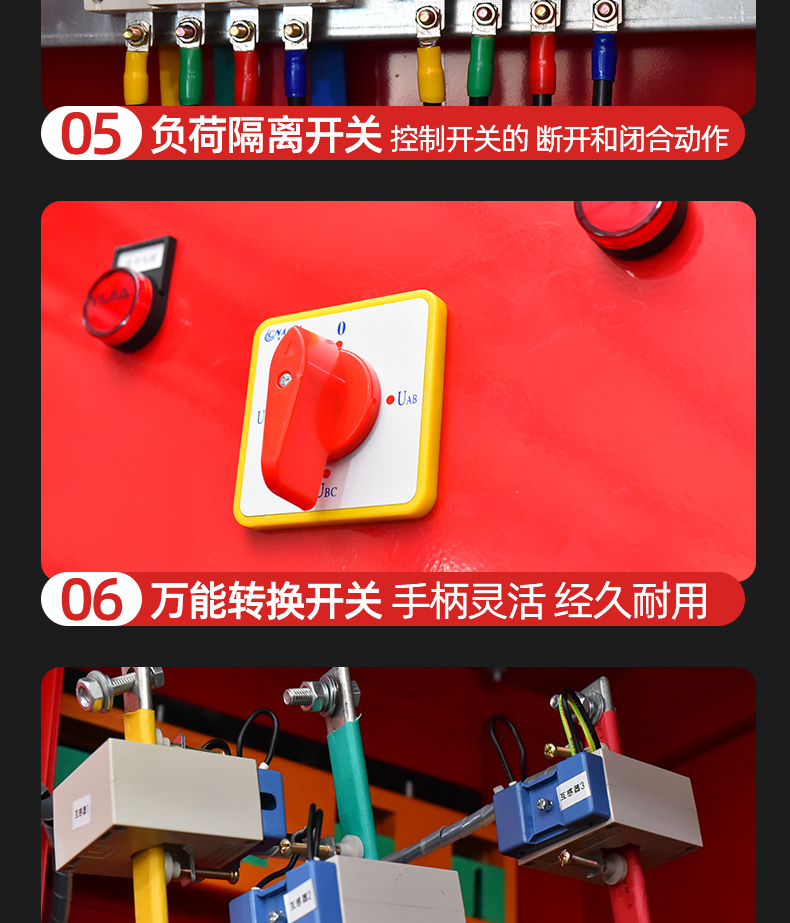

b、采用穿心式电流互感器，准确采集电机三相电流，及时可靠地监控电机运行状态。

(5)、控制器内置三相相序和缺相检测功能。（此功能GYXF2200-ATS/B型支持）

(6)、控制器内置RS485通讯控制功能。（此功能GYXF2200-ATS /C型支持）

(7)、控制器内置防静电和浪涌保护功能，使控制器工作更加稳定可靠。

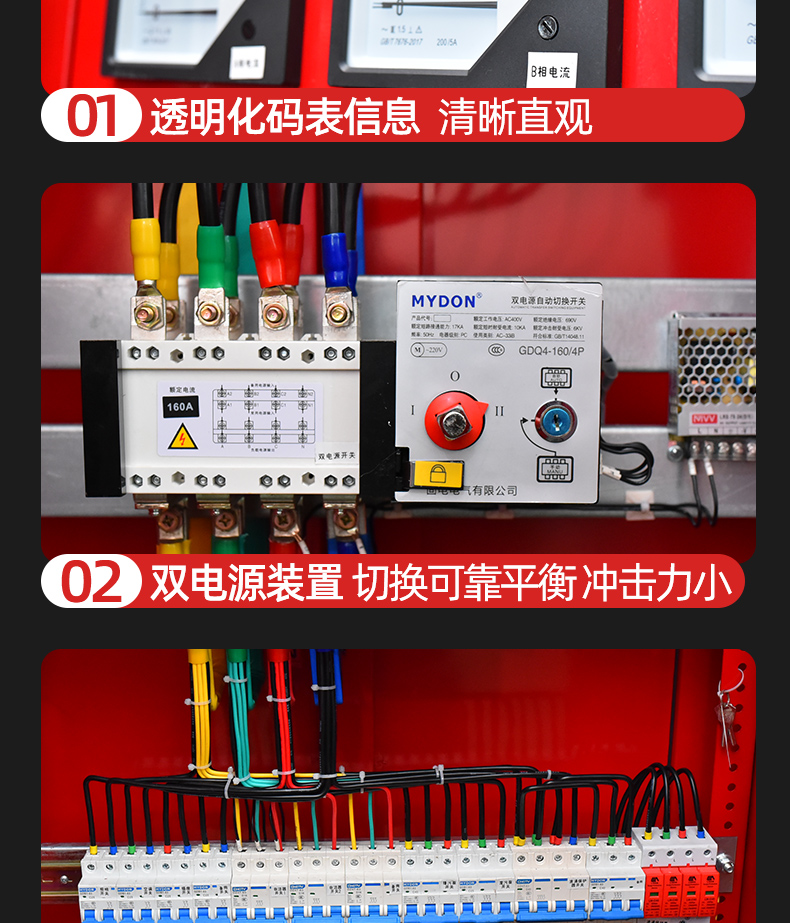

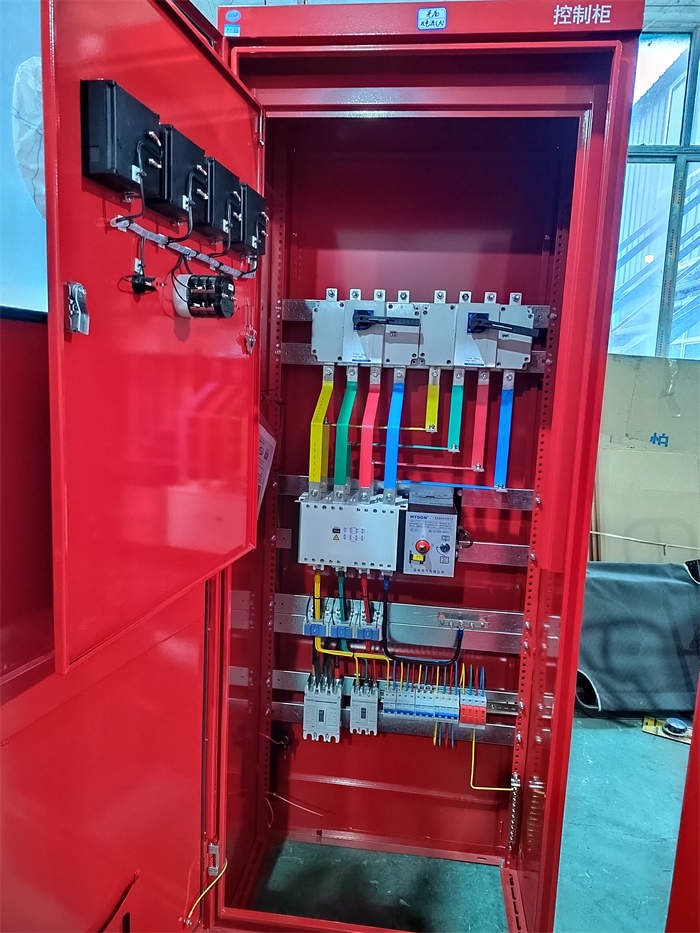

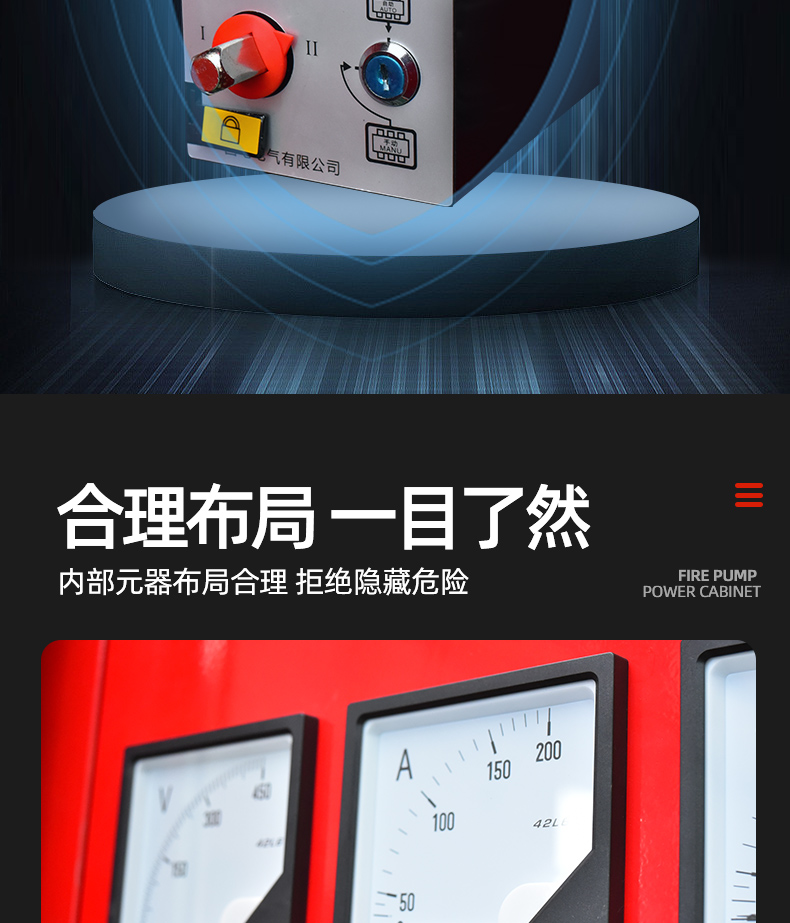

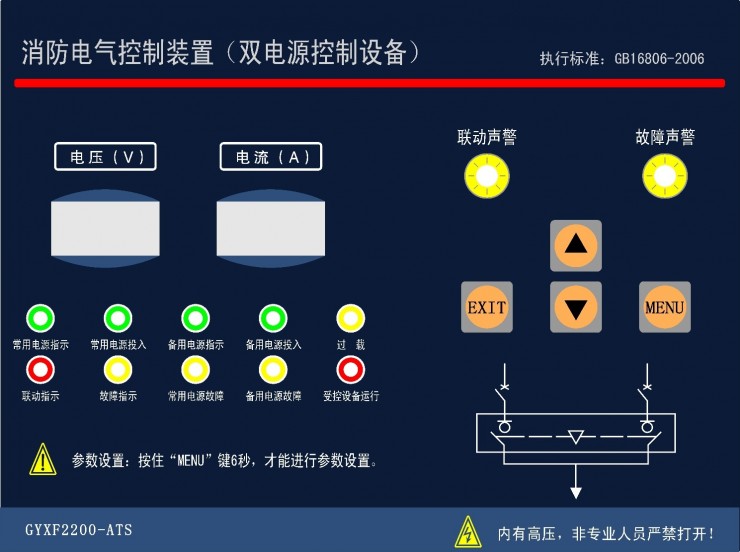

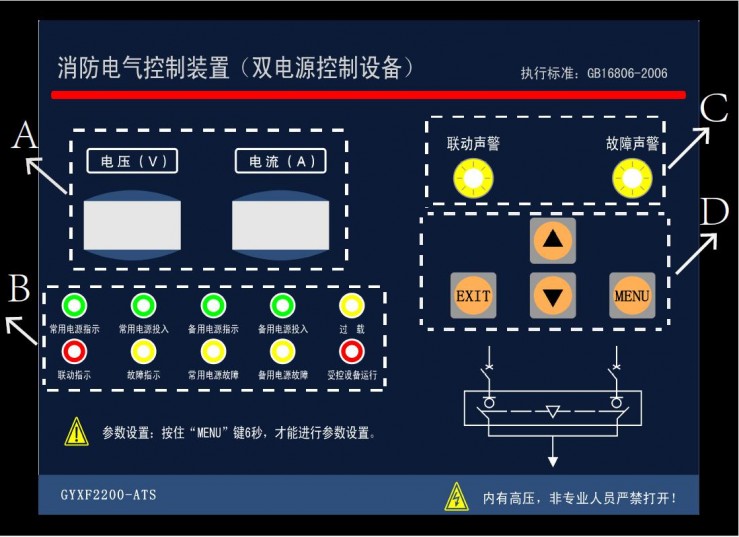

3、操作面板

A区：数码管显示区域；B区：LED指示灯区域；C区：按键操作区域；D区：联动、故障声警区域。

4、按键介绍

二、系统参数描述

  1、参数默认值对照表

2、管理权限密码设置：

本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备的参数设置，通过按住《MENU》键 6秒，窗口会闪烁显示《0 0 0》， 代表可进行输入权限密码， 通过《▲》键与《▼》键 和《EXIT》右移键输入正确的权限密码后，按一下《MENU》键，当显示《P01》时代表系统已解除权限，可进行对设备的参数设置。

3、参数设置方法：

当数显屏显示 P01 参数代码时，按《▲》键与《▼》键可以找出其它参数代码，当按《MENU》键进入该参数的当前设置值，通过按《▲》键与《▼》键进行修改，再通过按《EXIT》键返回到当前参数代码。设置完所有的参数需按《EXIT》键退出到待机状态，并永 久保存修改过的参数。

4、完整参数描述

Group P0 组： 电流参数

检测负载电流对照表

1、 参数 P01 （额定电流）

额定电流 = kW ÷ 0.38 ÷ 1.73 ÷ 1.0（此公式适合电阻式负载）

额定电流 = kW ÷ 0.38 ÷ 1.73 ÷ 0.8（此公式适合电感式负载）

该参数定义：水泵的额定电流（出厂默认为“243” ）

可设置范围：40～700，单位为：A

2、参数 P02 （互感器电流比）

该参数定义：电流互感器规格，应和外部电流互感器一致（出厂默认为“400”） 可设置范围： 75、100、150、200、250、300、400、500、600、800、1000单位为：/5A

电流互感器应选择精确度较高的型号，建议选用 BH0.66 型 0.2 级

3、 参数 P03 （电流偏差效正）

该参数定义：实际电流值与控制器检测电流值的误差效正，（出厂默认为“100” ）

可设置范围：1～200，单位为：A

效正方法：是差多少补多少！ 超多少减多少！

4、 参数 P04 （过流保护百分比）

该参数定义：水泵过流为额定电流的百分比保护设定值（出厂默认为“130” ）

 可设置范围：OFF～120～200，单位为：%

设置 OFF 代表关闭过流保护功能，系统不保护不切换！当设置了保护值系统是根据额定电流的值来计算保护值，公式：P01 值 * P04 值 = 保护动作值

5、 参数 P05 （过流保护时间）

该参数定义：当运行电流大于 P04 的值，进入延时保护（出厂默认为“5” ）

可设置范围：1～120，单位为：s

6、 参数 P06 （三相不平衡百分比）

             该参数定义：任意两相相差大于此百分比时为三相不平衡故障。 （出厂默认选择为“0FF”）

可设置范围：OFF～1～90 选择 OFF 为关闭三相不平衡保护功能。单位：%

Group P1 组： 系统参数

7、 参数 P11（主电内置三相相序、缺相检测开关）

该参数定义：控制器主电内置三相相序、缺相检测开关

（出厂默认选择为“OFF”）

ON = 开启  OFF = 关闭

8、 参数 P12（备电内置三相相序、缺相检测开关）

该参数定义：控制器备电内置三相相序、缺相检测开关

（出厂默认选择为“OFF”）

ON = 开启  OFF = 关闭

9、 参数 P13 （联动声警开关）

该参数定义：允许开启或关闭联动报警器的声音。（出厂默认选择为“ON”）

ON = 开启  OFF = 关闭

10、参数 P14 （故障声警开关）

该参数定义：允许开启或关闭故障报警器的声音。（出厂默认选择为“ON”）

ON = 开启  OFF = 关

Group P2 组： 电压参数

11、 参数 P21（电压偏差效正）

该参数定义：电源电压显示误差效正，（出厂默认为“100” ）

可设置范围：1～200，单位为：V

效正方法：是差多少补多少！超多少减多少！

12、参数 P22 （过压保护值）

该参数定义：电源过电压保护。（出厂默认为“OFF”）

可设置范围：420 ～ 460 ～ OFF 选择 OFF 为关闭过电压保护功能。单位为：V

13、参数 P23 （过压保护延时）

该参数定义：电源过电压保护时间。（出厂默认为“3”）

可设置范围：1～30 单位为：秒

14、参数 P24 （欠压保护值）

该参数定义：电源欠电压保护。（出厂默认为“OFF” ）

可设置范围：OFF ～ 260 ～ 360 选择 OFF 为关闭欠电压保护功能。 单位为：V

15、参数 P25 （欠压保护延时）

该参数定义：电源欠电压保护时间。（出厂默认选择为“5”）

可设置范围：1～30 单位为：秒

Group P3 组： 密码参数

16、 参数 P31 （第 1 位权限密码）

该参数定义：管理权限的第 1 位 密码设置值（出厂默认为 “1” ） 可设置范围：0～9

17、 参数 P32 （第 2 位权限密码）

该参数定义：管理权限的第 2 位 密码设置值（出厂默认为 “2” ） 可设置范围：0～9

18、 参数 P33 （第 3 位权限密码）

该参数定义：管理权限的第 3 位 密码设置值（出厂默认为 “3” ） 可设置范围：0～9

三、显示信息及接线端口描述

1、显示信息描述

（1）液晶屏显示内容如下：

【电压】 工作时显示监测电压值；设定参数时显示菜单序号，如“P01”；

【电流】 工作时显示水泵最大相电流值；设定参数时显示参数值；

（2） LED 指示灯指示：

【常用电源指示】点亮时：表示系统主用电源处于正常状态；

【常用电源投入】点亮时：表示系统为主用电源工作状态；

【备用电源指示】点亮时：表示系统备用电源处于正常状态；

【备用电源投入】点亮时：表示系统为备用电源工作状态；

【过 载】点亮时： 表示系统处于过载故障状态；

【联动指示】点亮时： 表示有远程消防联动信号；

【故障指示】点亮时： 表示系统处于故障状态；

【常用电源故障】点亮时： 表示主用电源有故障；

【备用电源故障】点亮时： 表示备用电源有故障；

【受控设备运行】点亮时： 表示受控设备正在工作；
