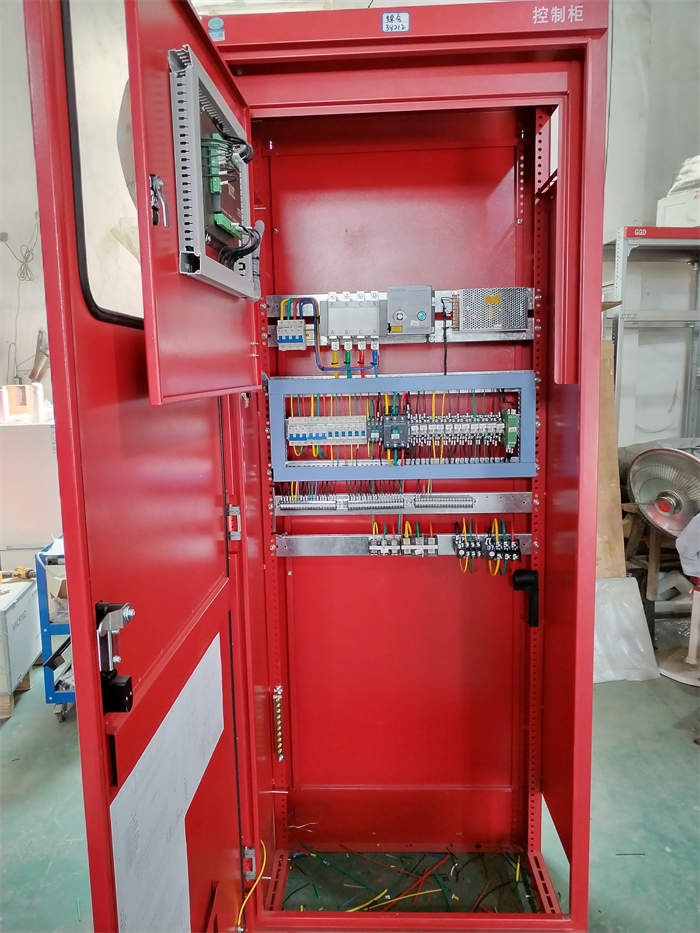

LSK-XFKZ泵房综合控制柜

1、消防泵控制设备采用控制器控制方式，手动控制优先，自动控制时消防信号自动起泵。设计灵活且可靠。2.系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动一台水泵；手动时，手动运行指示灯点亮，可手动启停所要启动的水泵。3.系统具有故障切换功能。当一台水泵出现过载时，另一台水泵会投入运行，此时黄色故障指示灯点亮且故障声警蜂鸣器报警。

消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态，并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信号。 投标人所供装置应有两种工作状态，即自检和紧急情况。

电器的一般规定

a. 塑壳断路器

塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。保护倍数10～14。 塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要求时可设计成遥控分励脱扣器，带附件及辅助设备。 b. 微型断路器

微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、过载延时保护。 c. 接触器

接触器为户内使用的空气开断型电磁机械开关，应符合下列标准： IEC947-4-1 低压开关及控制设备

IEC158-3 低压控制设备部分：接触器

IE45 用字母数字符号识别电气接线端子和接线标记统一通用原则 所有接触器应能在通电持续率为60%，且使用类别为AC3时，能不间断或间断地正常运行。接触器额定操作电压应不小于440V。 额定的操作电流应不小于启动时的额定操作电流。

接触器采用积木式结构，应易于调换线圈及触头。接触器的试验位置应为常开，且在任意的安装位置均可正常操作，所有端子从正面连接。 d. 热继电器

热继电器应满足IEC947-4-1有关条款的要求。

投标人应提供时间电流特性曲线。曲线公差应不超过±10%。 热继电器的整定电流范围宜包含电动机的额定电流。 e. 电动机启动方式

当电动机功率<55kW时，采用直接启动；当电动机功率≥55kW时，采用软启动。均采用一拖一形式。

直接启动装置

电动机启动装置应符合IEC947-4-1要求，额定操作电压应不小于交流440V，额定操作电流应不小于电动机满载运行时的电流。

短路保护装置应满足IEC有关条款的要求，确保能承受的短路电流不小于规定值，并能确保电动机回路大启动电流。

启动器应能满足自动及手动操作要求，额定控制电源电压应等于交流系统额定电压，控制回路为交流系统时，额定控制回路电压为220V。 启动装置应包括、但不限于下列元件： 一只塑壳断路器 一只接触器 一只热继电器 一付开停按钮 一只紧急停车按钮 一只控制继电器

一只远距离自动控制--手动转换开关 一只运行指示灯 一只故障指示灯

泵运行参数显示屏：应可以显示水泵工作电流、水泵运行小时积累、开关泵次数记录等参数。 综合报警

控制部分

无论在手动、就地手动、远程控制状态下，均应提供(但不于此)水泵运行所必须的保护：电动机温度保护，短路保护、过载保护等。 启动装置应依照IEC947-4-1进行操作试验及绝缘试验等定期试验。启动器应能满足电动机在额定参数条件下时全压启动，并能迅速有效地通断回路。该装置应具有电动机及馈出线的控制和保护功能，应同时满足就地控制及远距离操作的要求。

启动器应包括、但不限于以下保护：短路保护、过负荷保护、水泵温度保护等。

软启动装置

该装置应符合IEC947-4-1要求，额定操作电压应不小于交流440V，额定操作电流应不小于电动机满载运行时的电流。

该装置额定控制电源电压应等于交流系统额定电压，控制回路为交流系统时，额定控制回路电压为220V。

该装置在应用过程中应能有效地减少对电网的冲击和污染，保护负载，延长使用寿命。

该装置应具有如下功能：

电动机软启动功能，启动时间可调。 电动机软停止功能，启动时间可调。 初始电压可调。 限流功能可调。

堵转电流产生时，该装置能在200ms内自动切断，并发出故障信号。 该装置应具备故障自我诊断和显示、保护功能。 该装置应包括、但不限于下列元件： 一只断路器 一只接触器 一只热继电器 一套软启动器 一付开停按钮 一只紧急停车按钮 一只控制继电器

一只远距离手动—自动控制—遥控转换开关 一只运行指示灯（绿色） 一只故障指示灯（黄色）
