一、系统简介

1、概述

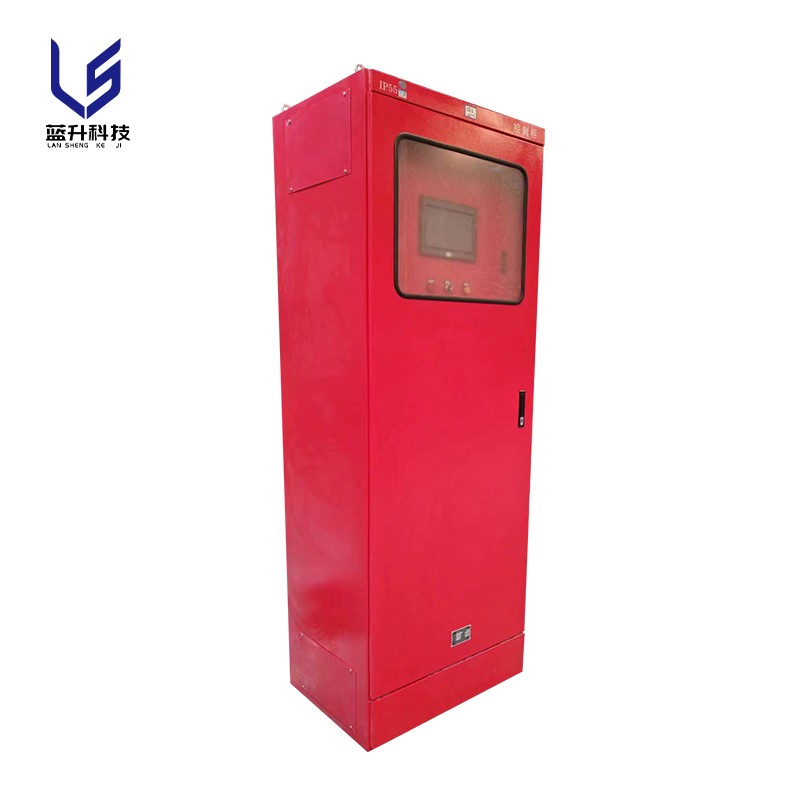

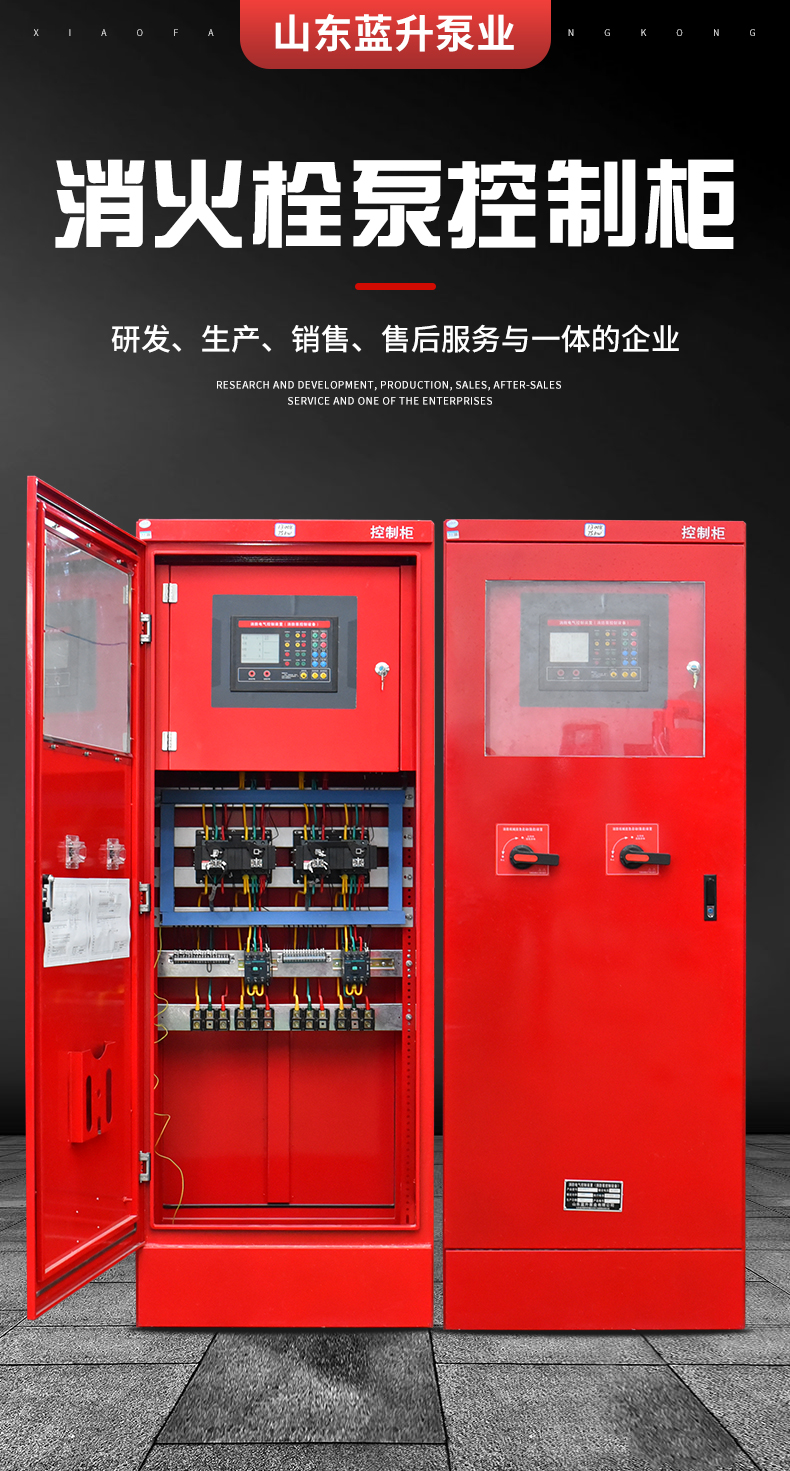

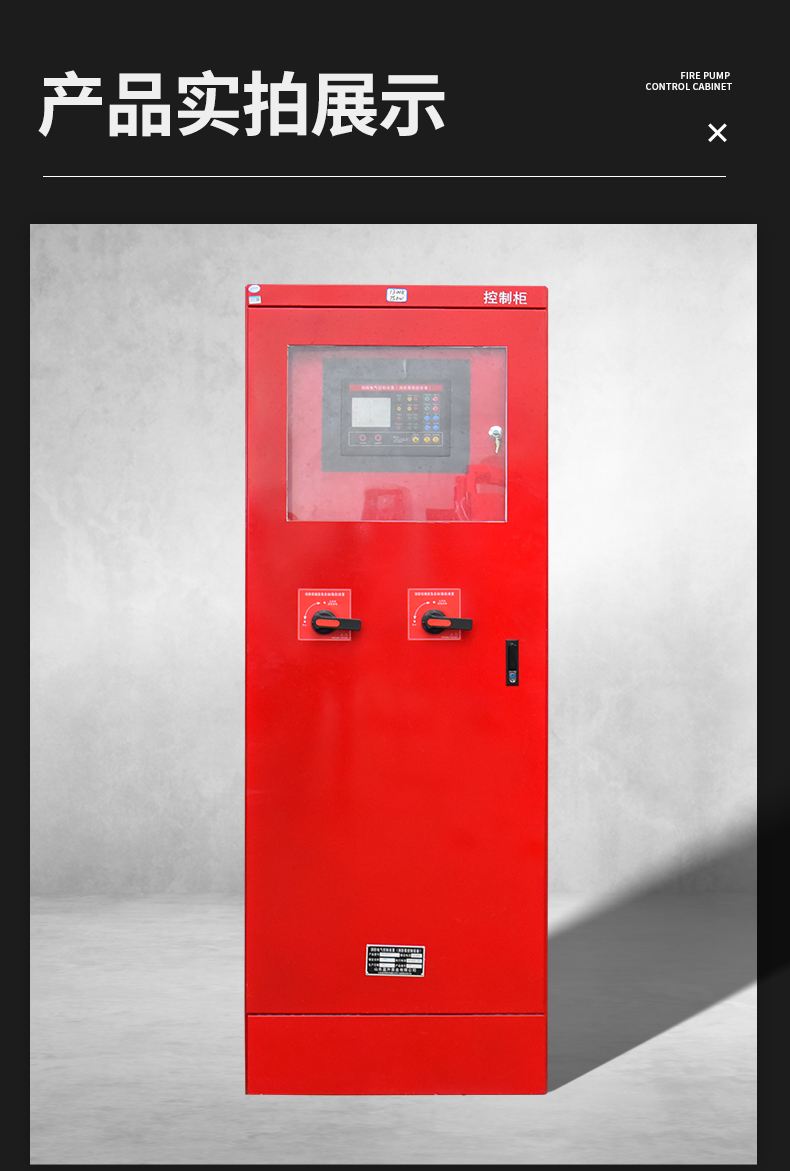

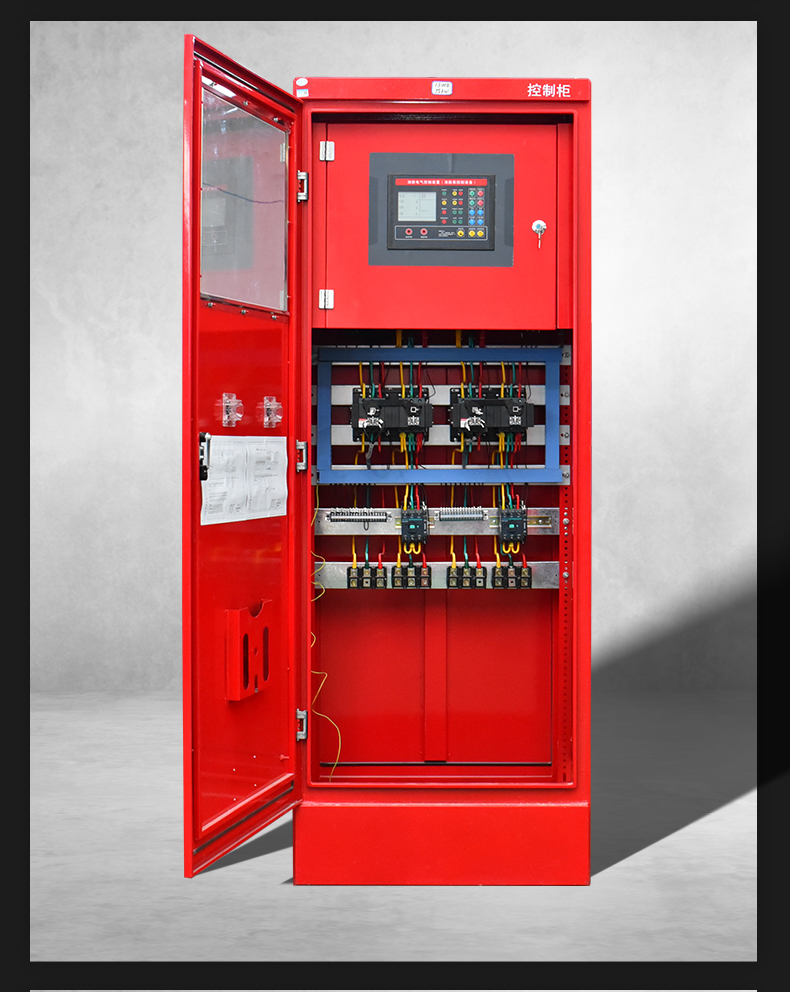

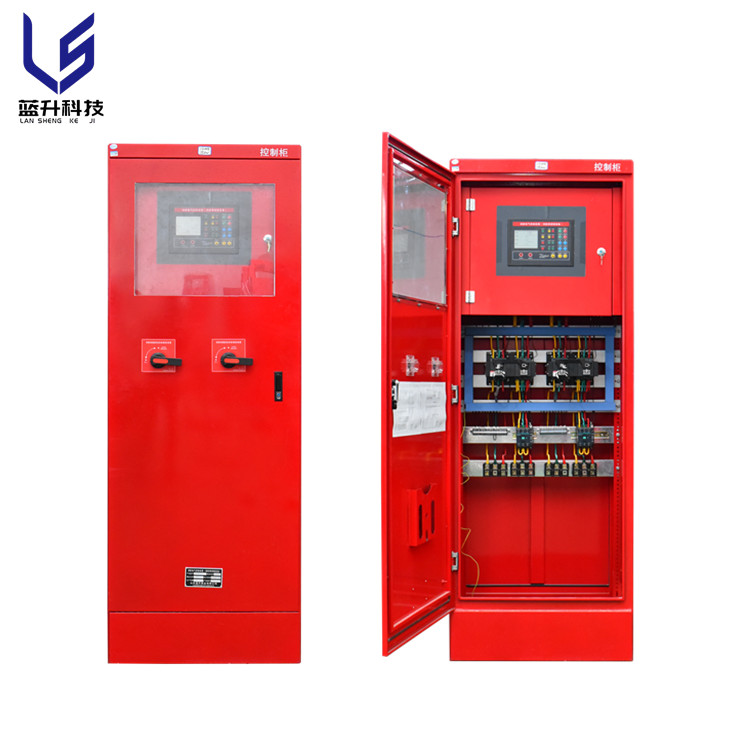

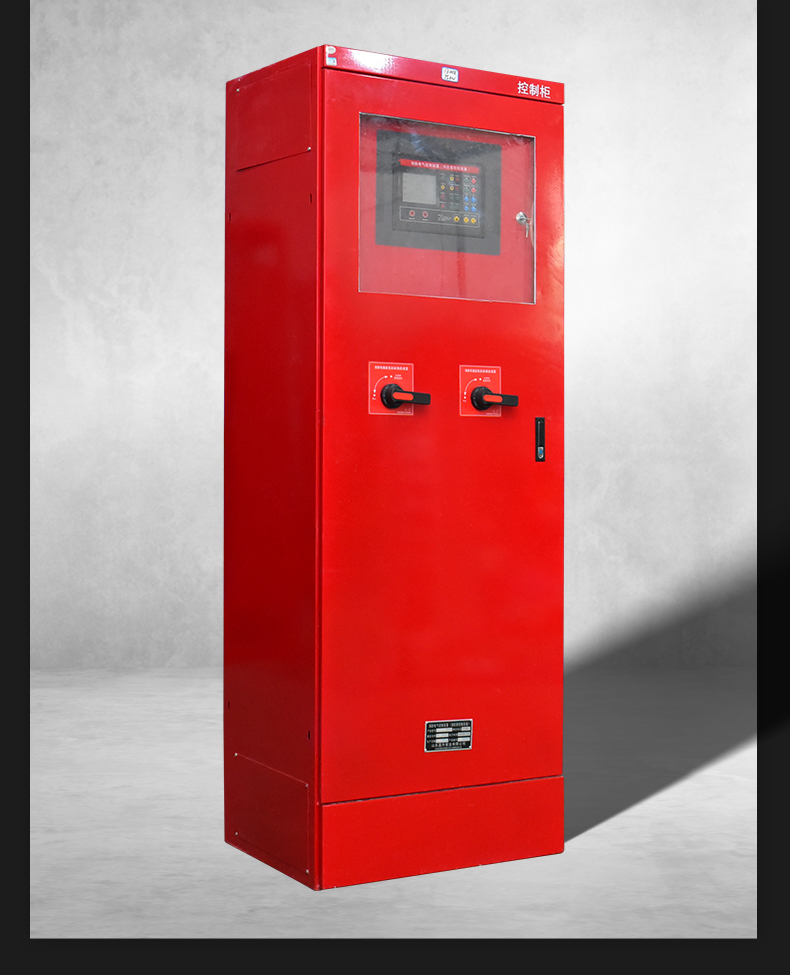

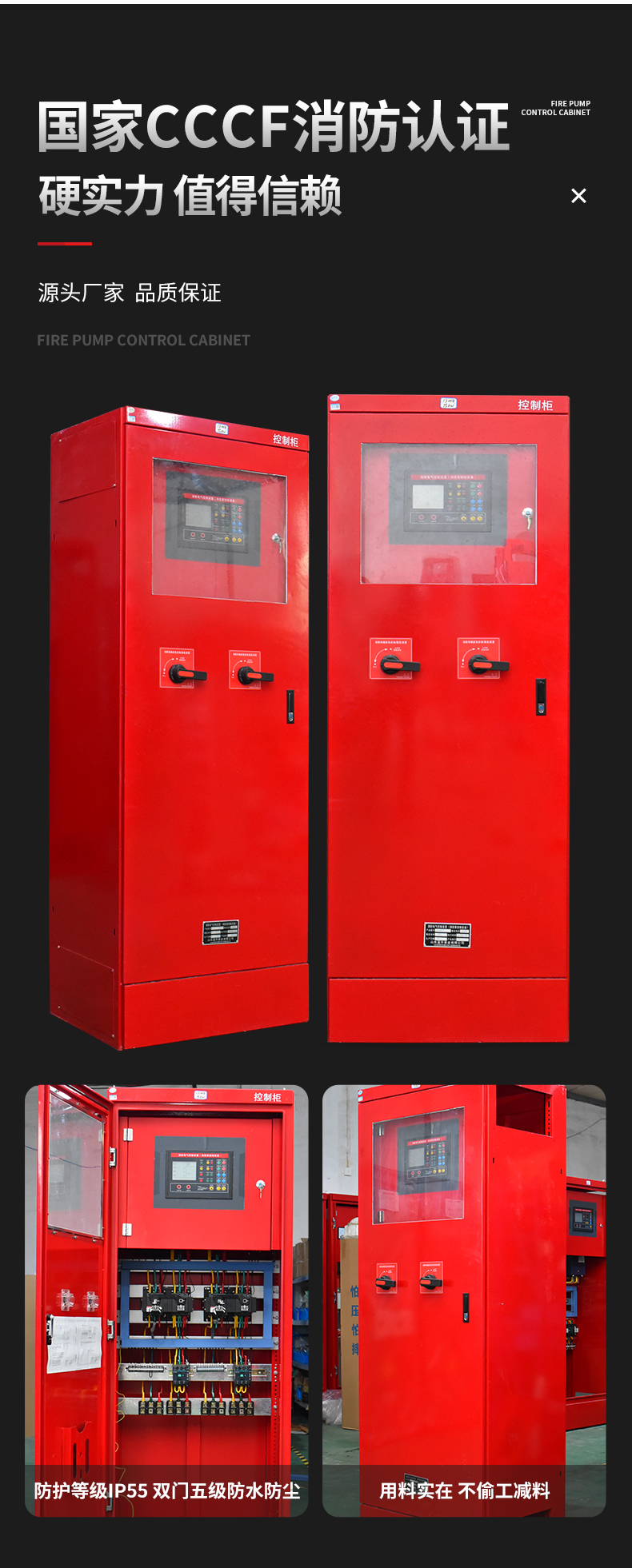

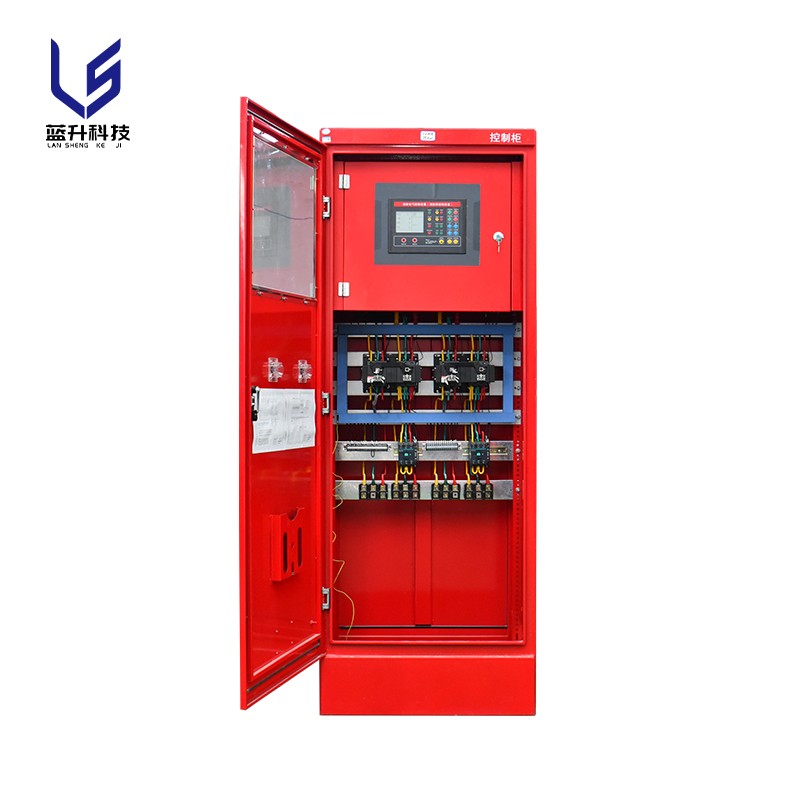

      LSK-XFKz系列消防泵专用控制设备是按照消防标准GBJ16-1987《建筑设计防火规范》以及GB5005-1995《高层民用建筑设计防火规范》设计和生产，专用于高低层工业、民用建筑消防、喷淋、水幕、消防管网增压稳压等给水泵的控制，可满足用户对各种不同消防泵的控制。

     消防泵控制设备需具有自动、手动和远距离启泵三种启泵方式，远距离启泵包括消防控制中心启泵以及消火箱按钮启泵。消防给水系统设置备用消防水泵，控制柜应具有主用泵故障时，备用泵自动投入功能。消防泵控制柜手动、自动控制方式，手动时由面板操作按钮控制水泵启停。

2、产品特点

1、消防泵控制设备采用控制器控制方式，手动控制优先，自动控制时消防信号自动起泵。设计灵活且可靠。

2.系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动一台水泵；手动时，手动运行指示灯点亮，可手动启停所要启动的水泵。

3.系统具有故障切换功能。当一台水泵出现过载时，另一台水泵会投入运行，此时黄色故障指示灯点亮且故障声警蜂鸣器报警。

4.系统具有远程控制和信号反馈接口可连接至消防栓、消防中心等。消防栓或消防中心启动DC24V消防信号时，消防栓控制柜会自动启动消防栓泵运行。

5.系统具有缺相、错相保护功能。当缺相、错相信号到达时，水泵停止运行，故障声警蜂鸣器报警。

6.系统可参与集中巡检。系统给集中巡检控制柜预留了所需信号的接线端子（包括系统接到集中巡检控制柜的信号和来自集中巡检控制柜的巡检信号）。



3、操作面板

A区：液晶屏显示区域

B区：LED指示灯区域

C区：按键操作区域

D区：联动、故障声警区

4、按键介绍



按键名称	按键图标	按键功能
1泵启动/△		1、按【1泵启动】键启动1泵；  2、在参数设置界面，按【1泵启动】键为参数值加1，长按按【1泵启动】键为参数值快速增加；
1泵停止		1、按【1泵停止】键停止1泵；  2、在参数设置界面，按【1泵停止】键为切换参数菜单后退；
2泵启动/▽		1、按【2泵启动】键启动2泵；  2、在参数设置界面，按【2泵启动】键为参数值减1，长按按【2泵启动】键为参数值快速减小；
2泵停止		1、按【2泵停止】键停止2泵；  2、在参数设置界面，按【2泵停止】键为切换参数菜单前进；
手动		切换模式为手动模式；
自动		切换模式为自动模式；
1主2备		自动模式下，切换1泵为主泵，2泵为备用泵；
2主1备		自动模式下，切换2泵为主泵，1泵为备用泵；
1泵故障切换		1泵正常运行时，按【1泵故障切换】模拟1泵故障，自动切换2泵启动；
2泵故障切换		2泵正常运行时，按【2泵故障切换】模拟2泵故障，自动切换1泵启动；
管理权限		长按【管理权限】键7秒，并输入正确的3位密码，再按【管理权限】键解锁密码，才能进入系统操作面板；











二、系统参数描述

1、参数默认值对照表



2、管理权限密码设置：

本产品设有专门的管理权限密码，需输入正确的权限密码后才能进行对设备操作控制，控制面板上设有专门的【管理权限】按键和密码显示窗口，当显示《- - -》时代表控制系统已锁住，通过按住【管理权限】键5s，窗口回闪烁显示《0 0 0》，代表可进行输入权限密码（初始密码001），通过【1泵启动/△】键【2泵启动/▽】输入正确密码后，按一下【管理权限】，显示《r u n》代表系统已解除权限，可进行对设备操作及控制。



3、参数进入方法：



在管理权限解除的情况下，通过按住【1泵停止】键3秒方可进入主菜单，此时液晶屏第一行显示参数代码《P 0 1》，第二行显示参数值。



4、参数设置方法：

进入参数设置菜单后，可通过以下方式进行参数操作：

a、切换参数代码：通过按【1泵停止】后退切换菜单和【2泵停止】键前进切换菜单；

b、参数值修改：通过按【1泵启动/△】键为参数值加1，长按按【1泵启动/△】键为参数值快速增加；按【2泵启动/▽】键为参数值减1，长按按【2泵启动/▽】键为参数值快速减小；

c、参数值保存并退出菜单：设置完所有的参数，按【管理权限】键退出参数设置菜单，并永久保存所有设置的参数。



5、完整参数描述：

Group P0组： 控制模式

1、 P01参数：权限密码·······

该参数定义：管理权限解锁密码。（出厂默认选择为“001”）

可设置范围：000～999

2、 P02参数：联动声警·······

该参数定义：允许开启或关闭联动报警器的声音。（出厂默认选择为“ON”）

ON = 开启

OFF = 关闭

3、 P03参数：故障声警·······

该参数定义：允许开启或关闭故障报警器的声音。（出厂默认选择为“ON”）

ON = 开启

OFF = 关闭

4、 P04参数：接触器反馈·······

该参数定义：防止接触器出现主触点粘住或线圈不工作，造成主回路短路或水泵不启动或不运行，采用接触器的常开触点连锁，具体接线方法参照接线原理图。（出厂默认选择为 “ON ”）

ON = 开启

OFF = 关闭

5、 P05参数：合闸监测·······

该参数定义：当现场可能需要先对控制柜进行空载测试，将此参数关闭，可通过关闭断路器来进行操作。此参数打开时，将判断断路器是否合闸（出厂默认选择为 “ON” ）

ON = 开启

OFF = 关闭

6、 P06参数：缺水保护·······

该参数定义：打开或关闭缺水保护功能。（出厂默认选择为“ON”）

ON = 开启

OFF = 关闭

7、 P07参数：缺水保护时间·······

该参数定义：缺水信号延时保护动作，防止水面震荡产生误动作。（出厂默认选择为“3”）

可设置范围：1～30，单位为：秒

Group P1组： 系统控制

8、 P11参数：上电时手动/自动选择·······

该参数定义：上电时手动/自动默认选择。（出厂默认选择为“0”）

0 = 手动

1 = 自动

9、 P12参数：启动方式·······

该参数定义：水泵的启动方式。（出厂默认选择为“3”）

1 = 直接启动     2 = 软启动     3 = 星三角降压启动     4 = 自耦降压启动

10、P13参数：启动时间·······

该参数定义：降压启动方式水泵启动的时间，根据功率的大小而设置。P12 = 1与P12 = 2无效。（出厂默认选择为“7”）

可设置范围：1～60，单位为：秒

11、P14参数：启动避让时间·······

该参数定义：由于水泵在刚启动的时候电流将远远大于保护电流的值，因此需要设置此参数来避让启动时大电流的保护，根据不同功率的水泵设置不同。（出厂默认选择为“6”）

可设置范围：1～60，单位为：秒

12、P15参数：转换延时·······

该参数定义：水泵在降压启动完毕转换到全压运行的时间，（出厂默认选择为“0.05” ）

可设置范围： 0.03～1.00。单位为：秒（上下调节值为0.01s）

13、P16参数：故障换泵时间·······

该参数定义：水泵在启动或运行时出现故障投入备用泵的时间，P12 = 2时建议设长点（出厂默认选择为“3”）

可设置范围：1～30，单位为：秒

14、P17参数：信号延时启动·······

该参数定义：自动状态下远程信号延迟启动，此功能主要用于消防低频巡检柜配合使用，设置延时启动可以与低频巡检柜联锁（出厂默认为“0”）

可设置范围：0～120，单位为：秒（“0”表示信号立即启动）

15、P16参数：强制启动回路·······

该参数定义：强制启动控制回路数。（出厂默认选择为“2”）

1 = 单路强制启动

2 = 双路强制启动



Group P2组： 电流参数



沈阳消防研究所检测负载电流对照表

额定功率	额定电流（A）	过流115%  不保护	过流150%  保护	出厂默认  130%保护值	互感器选择
7.5KW	11.4	13.1	17.1	14.8	S715-200电流互感器
11KW	16.7	19.2	25.0	21.7
15KW	22.8	26.2	34.2	29.6
18.5KW	28.2	32.4	42.3	36.7
22KW	33.5	38.5	50.2	43.5
30KW	45.6	52.4	68.4	59.2	S715-200电流互感器
37KW	56.3	64.7	84.4	73.2
45KW	68.5	78.8	102.7	89.0
55KW	83.7	96.2	125.5	108.8
75KW	114	131.1	171.0	148.2
90KW	137	157.5	205.5	178.1	S715-400电流互感器
110KW	167	192.0	250.5	217.1
132KW	201	231.1	301.5	261.3
160KW	243	279.4	364.5	316.0

16、P21参数：电流额定值·······

该参数定义：电机额定电流值。（出厂默认选择为“50”或“100”）

可设置范围：A型：10 ～ 200（75kw及以下电机）

            B型：80 ～ 400（90kw及以上电机） 单位为：A

17、P22 参数：互感器电流比·······

该参数定义：外配电流互感器规格。（出厂默认选择为“5”，该功能预留）

可设置范围：0=100/5A、1=150/5A、2=200/5A、3=250/5A、4=300/5A、5=400/5A、6=500/5A   单位为：/5A

18、P23 参数：过流保护百分比·······

该参数定义：水泵过流为额定电流的百分比保护设定值。（出厂默认选择为“130”）

可设置范围：OFF～120～200，单位：%

19、P24 参数：过流保护时间·······

该参数定义：水泵过流保护延时时间。（出厂默认选择为“5”）

可设置范围：1～120，单位为：秒

20、P25 参数：三相不平衡百分比·······

该参数定义：任意两相相差大于此百分比时为三相不平衡故障。（出厂默认选择为“50”）

可设置范围：OFF～1～90  选择OFF为关闭三相不平衡保护功能。单位：%

21、P26 参数：欠载电流百分比·······

该参数定义：当电流低于额定电流的此倍数时为欠载故障。（出厂默认选择为“OFF”）

可设置范围：OFF～1～99  选择OFF为关闭欠载保护功能。 单位：%



Group P3组： 电压参数



22、P31参数：过压保护值·······

该参数定义：监测过电压保护。（出厂默认选择为“OFF”）

可设置范围：420 ～ 460 ～ OFF 选择OFF为关闭过电压保护功能。单位为：V

23、P32 参数：过压保护时间·······

该参数定义：过压保护延时时间。（出厂默认选择为“3”）

可设置范围：1～30，单位为：秒

24、P33参数：欠压保护值·······

该参数定义：监测欠电压保护。（出厂默认选择为“OFF”）

可设置范围：OFF ～ 260 ～ 360 选择OFF为关闭欠电压保护功能。  单位为：V

25、P34 参数：欠压保护时间·······

该参数定义：欠压保护延时时间。（出厂默认选择为“5”）

可设置范围：1～30，单位为：秒

三、显示信息及接线端口描述

1、显示信息描述

（1）液晶屏显示内容如下：

【电压】   工作时显示监测电压值；设定参数时显示菜单序号，如“P01”；

【A相】   工作时显示水泵A相工作电流值；设定参数时显示参数值；

【B相】   工作时显示水泵B相工作电流值；

【C相】   工作时显示水泵C相工作电流值；

【权限密码】 显示“- - -”表示系统已锁，显示“0 0 0”数字闪烁表示要输入正确密码，显示“r u n”表示系统已解锁；

【1泵】【2泵】 表示当前工作的泵序号；

【整定电流】 表示设定的电机额定电流值；

【20%】【40%】等表示实际工作电流是额定电流的倍率档位；

【断相】  字符点亮时：说明水泵处于缺相故障状态；

    【不平衡】字符点亮时：说明水泵处于不平衡故障状态；

    【过载】  字符点亮时：说明水泵处于过载故障状态；

    【过压】  字符点亮时：说明水泵处于电源过压故障状态；

    【欠压】  字符点亮时：说明水泵处于电源欠压故障状态；

    【欠载】  字符点亮时：说明水泵处于欠载故障状态；

    【断路器】字符点亮时：说明水泵处于断路器未合闸故障状态；

    【接触器】字符点亮时：说明水泵处于接触器未连锁故障状态；



   （2） LED指示灯指示：

   【电源指示】点亮时：  控制器通电，指示灯即点亮；

   【电源故障】点亮时：  电源电压有故障；

   【联动指示】点亮时：  表示有远程联动信号；

   【受控设备运行】点亮时：  表示受控设备正在工作；

   【1泵故障】点亮时：  表示1泵处于故障状态；

   【2泵故障】点亮时：  表示2泵处于故障状态；

   【1泵启动】点亮时：  表示1泵处于运行状态；

   【2泵启动】点亮时：  表示2泵处于运行状态；

   【手动运行】点亮时：  表示系统处于手动模式；

   【自动运行】点亮时：  表示系统处于自动模式；

   【1主2备】点亮时：  表示系统处于自动模式1泵主用2泵备用模式；

   【2主1备】点亮时：  表示系统处于自动模式2泵主用1泵备用模式；





2、接线端口描述

  （1）、X0端口介绍：共10个接线口（具体接线方式参考接线原理图）

u 1#、2#端口：接三相电其中两相，

1#、2#端口作为检测三相电电压输入端口；

u 3#端口：此端口闲置；

u 4#端口：接开关电源24V正极；

u 5#端口：接开关电源24V负极；

        4#、5#端口作为控制器电源输入端口，正负极不能接反；

u 6#端口：PE端口，接地线；

u 7#端口：接电流互感器底座上的Ia 端口；

u 8#端口：接电流互感器底座上的Ib 端口；

u 9#端口：接电流互感器底座上的Ic 端口；

u 10#端口：接电流互感器底座上的Com 端口；

        7#、8#、9#、10#端口作为检测水泵电机工作电流的信号输入接口；

  （2）、X1端口介绍：共14个接线口（具体接线方式参考接线原理图）

Ø 1#端口：1泵断路器反馈，为1泵断路器开路保护信号输入端，通过设置P05参数可以选择开启或关闭断路器开路保护，信号输入需要通过中间继电器控制，中间继电器线圈两端分别接断路器输出端火线和零线，常开触点另一端接X0端口的4#端子；

Ø 2#端口：2泵断路器反馈，为2泵断路器开路保护信号输入端，通过设置P05参数可以选择开启或关闭断路器开路保护，信号输入需要通过中间继电器控制，中间继电器线圈两端分别接断路器输出端火线和零线，常开触点另一端接X0端口的4#端子；

Ø 3#端口：为消火栓信号输入端口；

Ø 4#端口：为压力下限信号输入端口；

Ø 5#端口：为压力上限信号输入端口；

Ø 6#端口：为1泵强制启动信号输入端；

Ø 7#端口：为2泵强制启动信号输入端；

Ø 8#、9#端口：为消防模块信号专用口，为电压型信号端，支持DC24V、AC24V，直流电压信号不分正负极，信号工作电流不得低于30mA，此两端口得电启泵，失电停泵；

Ø 10#端口：为水流开关信号输入端；

Ø 11#端口：为缺水保护信号输入端；

Ø 12#端口：为电源故障信号输入端，接过欠压断相相序继电器常开触点；

Ø 13#端口：1泵接触器反馈，此端口为1泵接触器连锁信号输入端，防止接触器出现主触点黏住或线圈不工作，造成主回路短路或水泵不启动不运行，采用接触器的常开触点连锁，另一端连接 X0端口的4#端子，此功能可通过P04参数来选择开启或关闭；

Ø 14#端口：2泵接触器反馈，此端口为2泵接触器连锁信号输入端，防止接触器出现主触点黏住或线圈不工作，造成主回路短路或水泵不启动不运行，采用接触器的常开触点连锁，另一端连接 X0端口的4#端子，此功能可通过P04参数来选择开启或关闭；

1#～7#和10#～14#端口输入信号公共端为控制器电源DC24V正极；

  （3）、X2端口介绍：共16个接线口（具体接线方式参考接线原理图）

Ø 1#端口：为消防指示灯信号，内部继电器触点容量为10A，无源常开触点，此端口内部连接DC24V负极，消防指示灯另一端应接X0端口的4#端子；

Ø 2#端口：为3#、4#、5#、6#、7#输出反馈信号公共端；

Ø 3#端口：为手动反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 4#端口：为自动反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 5#端口：为1#泵故障反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 6#端口：为2#泵故障反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 7#端口：为运行反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 8#、9#端口：为巡检柜联锁反馈信号，内部继电器触点容量为10A，无源常开触点；

Ø 10#、11#、12#端口：为1泵接触器驱动信号输出端，内部的继电器触点容量为10A，此3个端口输出为火线，外部接触器的线圈另外一端应接零线，根据P12参数设置的不同，其接线方式也不同；

Ø 13#、14#、15#端口：为2泵接触器驱动信号输出端，内部的继电器触点容量为10A，此3个端口输出为火线，外部接触器的线圈另外一端应接零线，根据P12参数设置的不同，其接线方式也不同；

Ø 16#端口：为接触器驱动信号公共输入端（火线）；
