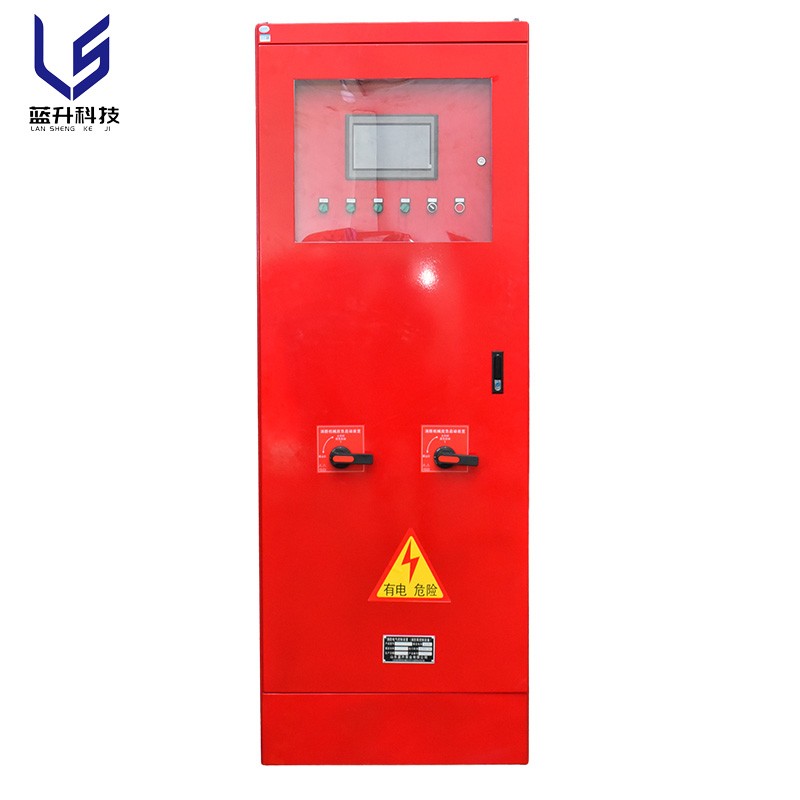

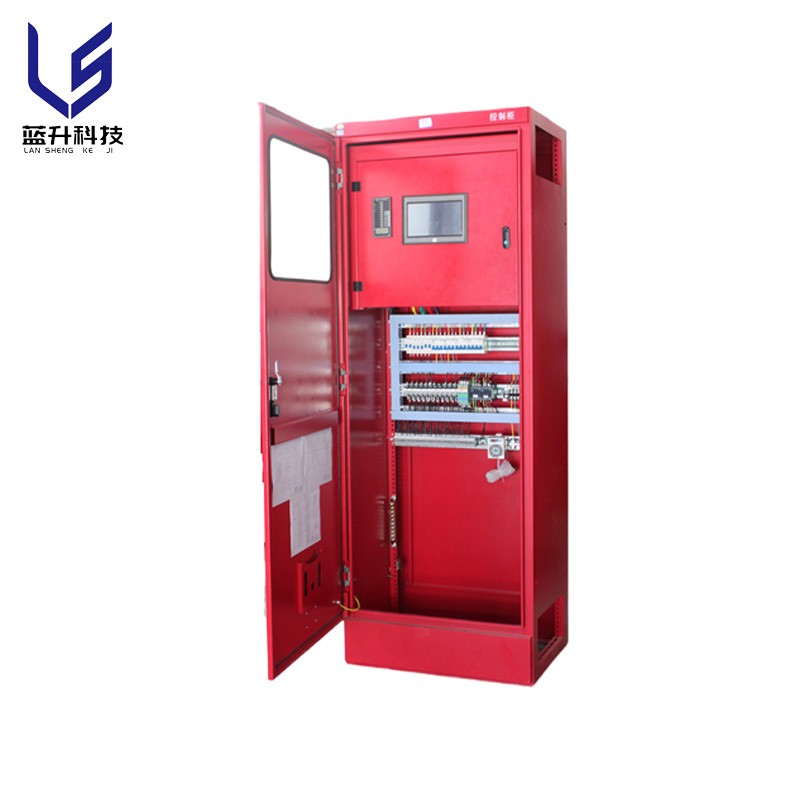

变电站泵房综合控制柜

变电站泵房综合控制柜的组成

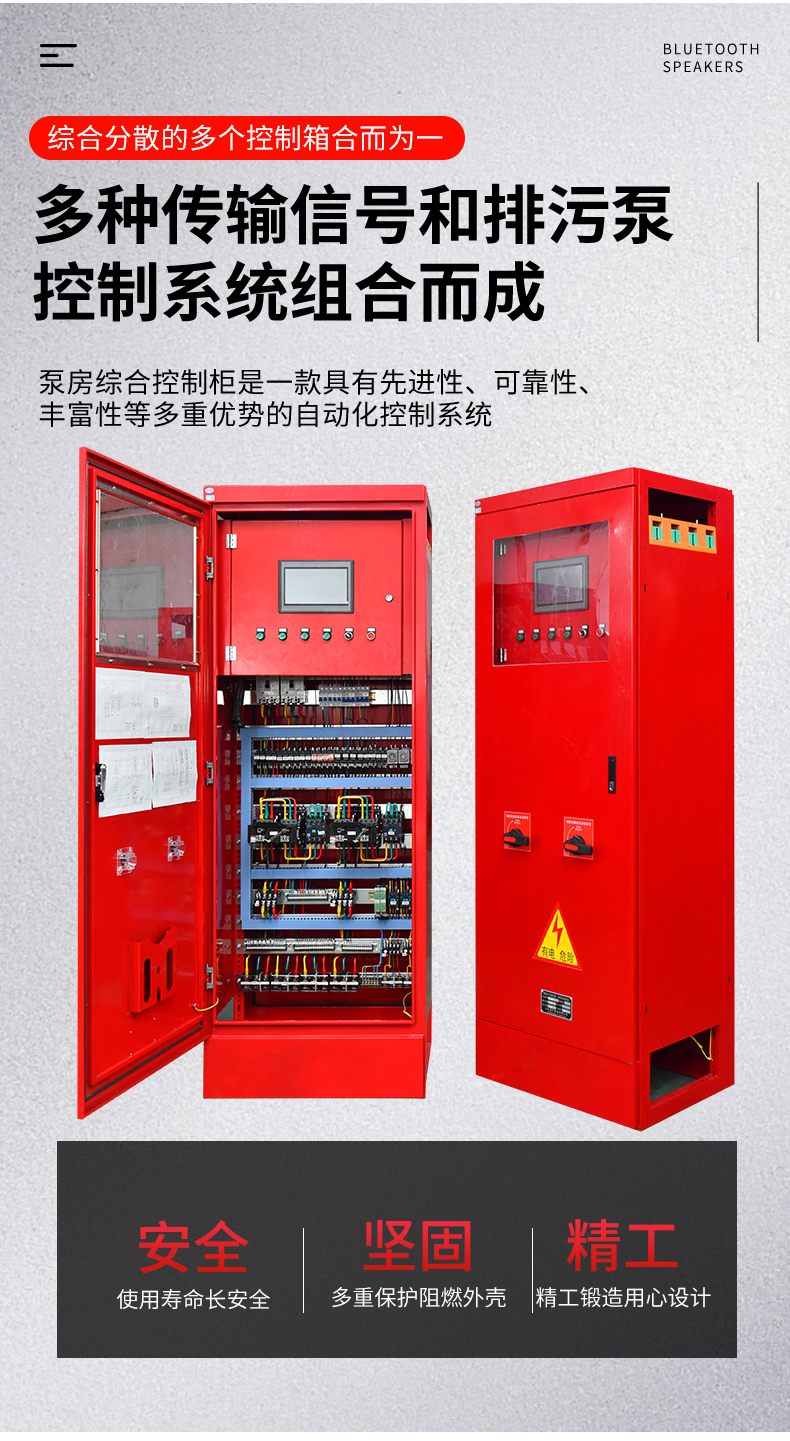

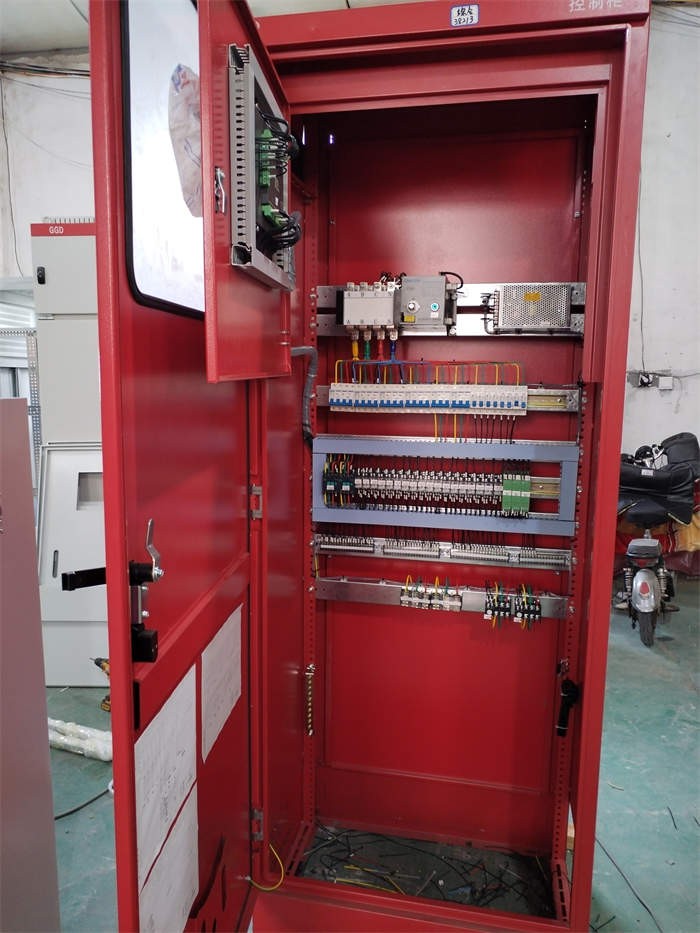

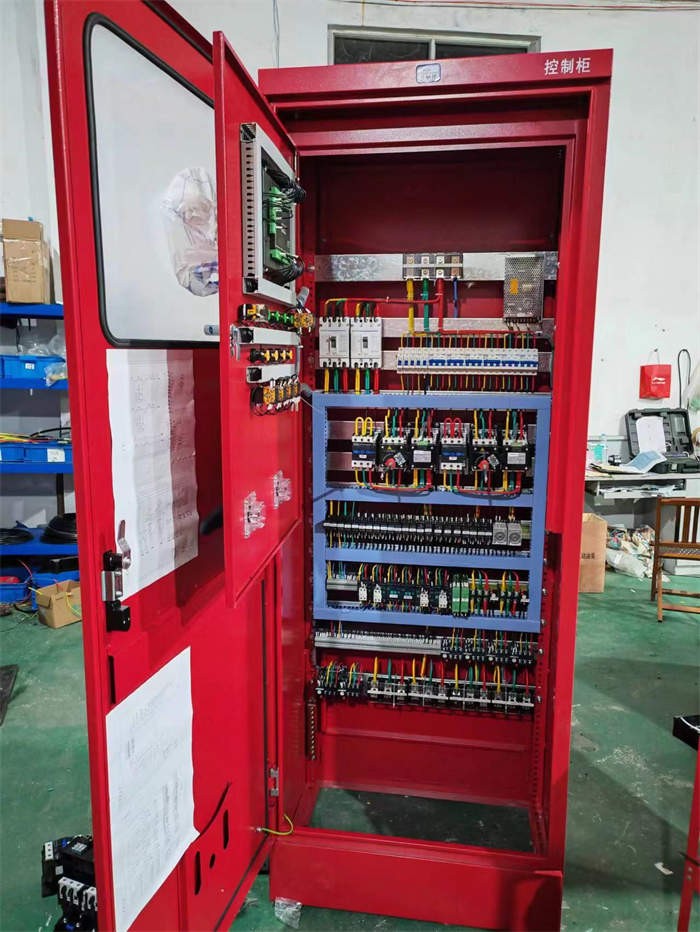

变电站泵房综合控制柜由稳压泵控制系统和排污泵控制系统组合而成，将原本分散的多个控制箱合而为一，完成对变电站泵房内稳压泵、排污泵的自动手动启停控制。

工作原理

稳压增压泵及控制系统，用于自动喷水灭火系统和消火栓给水系统的压力稳定，使系统水压始终处于要求压力状态，一旦喷头或消火栓出水，立即能流出满足消防用水所需的水量和水压。稳压泵运行在喷头和消火栓未出流时，而增压泵工作在喷头和消火栓已经出水，消防用水的水压不足，需增加水压。增压泵根据消防管网的压力设定值，自动启停，以满足消防水压要求。泵房内集水坑若水达到设定高度，综合控制柜便自动启动排污泵，进行排水，保证泵房内电气设备的正常且有保障的运行。

消火栓泵与控制柜是提供消防用水及控制的关键部位，其启动方式一般为手动启动和自动启动，自动启动方式是在总线制联控方式下，消火栓动作按钮的起动可通过主控制远程启动信号送至消防控制室控制台，再从此处输出使消火栓启动的开关量触点。手动控制启动为1用1备，根据现场实际情况进行操作。在手动操作时自动信号处于关闭状态，只有将钥匙按钮旋转为自动模式时自动信号开启。


另外消防泵房内的变电站水工集中智能动力柜，具有低频智能巡检功能，主回路巡检及消防设备无压巡检两部分，完成对主控回路及水泵的低速自动巡检。系统无消防命令且各消防控制设备系统开关置于自动状态时，可对消防泵做自动巡检运行。消防智能数字巡检设备输出巡检指令逐一对主回路进行巡检，巡检返回信号取自各电器元件的主辅助触点。主回路巡检完成后，巡检控制器会发生下一个巡检指令至无压巡检装置，该装置接到巡检指令后会依次对消防水泵进行低速无压巡检。巡检时电机转速较低，系统不产生水压。当发生输入过电压、欠压、缺相、输出过电流、短路时控制器会向消防'中’'心"发出报警信息。这种自动巡检的结果可确保消防水泵不会产生锈蚀、锈死现象，使变电站消防设备“养兵千日，用兵一时”成为现实。
